Система мониторинга климата

Система мониторинга климата — это современный интегрированный аппаратно-программный комплекс, предназначенный для точного контроля и управления параметрами температуры и влажности в различных промышленных и коммерческих объектах. Такая система помогает обеспечивать оптимальные микроклиматические условия, что критично для сохранности продукции, энергоэффективности и соблюдения отраслевых регламентов.

Важность климатического мониторинга в офисных зданиях

В современных офисных зданиях климатический мониторинг играет ключевую роль не только в поддержании комфортной среды для сотрудников, но и в обеспечении энергоэффективного управления зданием. Системы мониторинга позволяют точно контролировать параметры температуры и влажности, что способствует экономии энергоресурсов путём оптимальной работы систем кондиционирования, отопления и вентиляции. Для этого широко используются цифровые датчики температуры и влажности, например, MSU44RHT, которые устанавливаются в помещениях с комнатной температурой. Эти устройства оперативно подают данные в автоматизированные системы управления зданием, позволяя быстро реагировать на изменения микроклимата.

Датчик температуры и влажности MSU44RHT — современное устройство для точного и надежного измерения параметров микроклимата в офисах и промышленных помещениях.

• Он оснащен встроенным цифровым сенсором HDC1080, позволяющим измерять температуру в диапазоне от -40 до +85 °C с дискретностью 0,1 °C, а влажность — от 10% до 95% с точностью до 0,1%.
• Погрешность измерений составляет ±1 °C для температуры и ±4% для влажности.
• Компактный корпус размером 70×36×22 мм рассчитан на эксплуатацию при температуре окружающей среды от -40 до +80 °C и влажности до 95%.

Устройство энергоэффективно — потребляемая мощность не превышает 0,1 Вт, что позволяет использовать его в системах с низким энергопотреблением.

Поддержание оптимального микроклимата в офисных помещениях является не просто вопросом комфорта, но и важной составляющей повышения продуктивности сотрудников. Исследования показывают, что некомфортные условия — чрезмерная духота или холод — значительно снижают концентрацию внимания, увеличивают количество ошибок и способствуют росту заболеваемости. Санитарные нормы рекомендуют поддерживать температуру воздуха в диапазоне 22–25°C при влажности 50–60%. Однако поддержание таких условий требует значительных энергозатрат, которые можно существенно оптимизировать с помощью современных систем климат-контроля.

Автоматизированные системы мониторинга предлагают следующие преимущества:

• ✅ Существенная экономия энергоресурсов за счёт точного поддержания заданных параметров, что снижает нагрузку на кондиционеры и отопительные приборы.
• ✅ Создание зонированных климатических режимов, позволяющих адаптировать температуру и влажность под конкретные зоны здания, учитывая их функциональное назначение и график использования.
• ✅ Быстрая реакция на изменения внешних условий (температуры и влажности на улице), что обеспечивает стабильность внутреннего микроклимата.
• ✅ Продление срока службы оборудования за счёт снижения его нагрузки и предотвращения перегрузок.
• ✅ Обеспечение комфортных условий, способствующих снижению стресса, повышению концентрации и улучшению общего самочувствия сотрудников, что положительно сказывается на их продуктивности и уменьшении количества прогулов.

Современные офисные климатические системы часто интегрируются со смарт-технологиями — они способны автоматически регулировать микроклимат в зависимости от количества присутствующих людей, времени суток и погодных условий, что дополнительно повышает их эффективность. Также используются бесшумные кондиционеры с инверторными компрессорами, что снижает уровень шума и создает более спокойную рабочую атмосферу.

Для бизнес-центров класса А наличие систем климат-контроля является обязательным требованием, влияющим не только на комфорт сотрудников, но и на имиджевую составляющую компаний, арендаторов и владельцев зданий. Внедрение современных систем климат-мониторинга повышает престиж офиса и конкурентоспособность объекта недвижимости на рынке.

Грамотное управление микроклиматом способствует защите офисного оборудования и техники. Оптимальная температура и влажность предотвращают перегрев, коррозию и выход из строя электронных компонентов, продлевая ресурс дорогостоящих устройств.

Климатический мониторинг в офисах — это комплексный стратегический инструмент, который повышает здоровье и продуктивность сотрудников, снижает эксплуатационные расходы и сохраняет инвестиции в инфраструктуру здания.

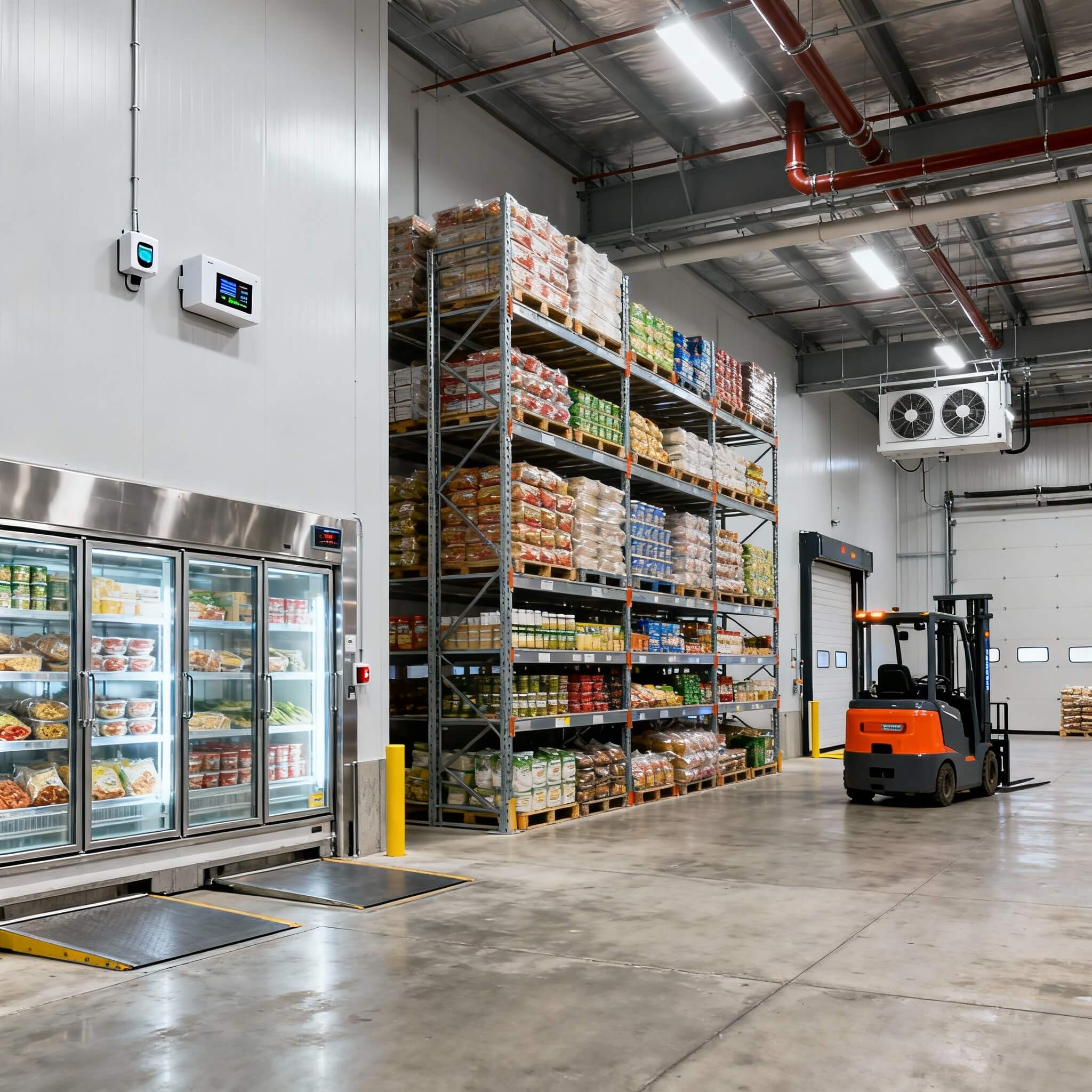

Мониторинг климата на складах пищевых продуктов

На складских комплексах, где хранится пищевая продукция, требования к поддержанию климата являются одними из самых жестких и критичных. От правильного поддержания температуры и влажности напрямую зависит сохранность товаров, предотвращение их порчи и экономическая эффективность бизнеса. Даже небольшие отклонения от установленных стандартов могут привести к ускоренному размножению бактерий, появлению плесени, изменению органолептических свойств продуктов и, как следствие, большим финансовым потерям.

Для контроля температуры в морозильных камерах с замороженными продуктами применяется специализированный датчик температуры MSU44RPT со встроенным щупом ПТ1000, который устанавливается непосредственно внутри камеры. Этот датчик способен точно измерять температуру в широком диапазоне от -50 до +200 °C, что обеспечивает надежность контроля и помогает своевременно выявлять возможные нарушения холодовой цепи.

В помещениях с холодильным оборудованием, где часто наблюдается повышенная влажность, используется герметичный датчик GSU44RHT. Он обеспечивает одновременное измерение температуры и влажности воздуха и способен эффективно работать в условиях агрессивного микроклимата без утраты точности и долговечности. Контроль влажности не менее важен, так как избыточная влажность способствует развитию микроорганизмов и повреждению упаковки, а слишком низкая — приводит к усушке и порче свежих овощей, фруктов и зелени.

Датчик GSU44RHT (также известный как MSU44RHT-G) — это специализированный датчик температуры и влажности с герметичным защитным корпусом степени защиты IP65, разработанный для эксплуатации в сложных условиях с повышенной влажностью и возможным загрязнением воздуха. Он предназначен для точного измерения температуры в диапазоне от -40 до +85 °C и относительной влажности воздуха от 10% до 95%, с дискретностью измерения 0,1 °C и 0,1% влажности соответственно.

Устройство оснащено цифровым сенсором HDC1080 и встроенным микроконтроллером, который осуществляет преобразование и передачу данных по промышленному интерфейсу RS485 с поддержкой протокола Modbus RTU. Высокая точность измерений (погрешность ±1 °C для температуры и ±4% для влажности) и устойчивость к агрессивным условиям делают GSU44RHT идеальным решением для холодильных помещений и складов пищевой продукции.

Особые требования к климатическим условиям предъявляются к разным категориям пищевой продукции:

• 🦉 Скоропортящиеся продукты (мясо, рыба, молочная продукция) требуют стабильного низкотемпературного режима с точностью до ±2 °C;
• 🦆 Плодоовощная продукция нуждается в контроле влажности для предотвращения усушки и гниения;
• 🍫 Кондитерские изделия требуют строго регулируемого температурного режима, чтобы сохранить текстуру и вкус.

Автоматизированный мониторинг на складах пищевой продукции предлагает множество преимуществ:

• Непрерывный контроль параметров микроклимата, что позволяет своевременно выявлять и устранять нарушения;
• Оповещения операторов системы при выходе температуры или влажности за допустимые пределы, что снижает риск потерь;
• Автоматическое документирование условий хранения в соответствии с нормативными требованиями, упрощая процессы контроля и аудита;
• Минимизация человеческого фактора, исключение ошибок, связанных с ручным учетом;
• Возможность удаленного мониторинга условий хранения нескольких объектов одновременно, что удобно для крупных логистических компаний и сетевых складов.

Современные нормативы, включая международные стандарты и СанПиН, требуют оснащения транспортных средств и складов для особорежимных грузов терморегистраторами, способными фиксировать температурные параметры в реальном времени с последующей передачей данных. Это обеспечивает полную прозрачность и контроль холодовой цепи от производителя до конечного потребителя.

Интеграция датчиков осуществляется по промышленному интерфейсу RS485, подключаясь к интернет-реле DRM88ER, которое собирает данные со всех приборов и передает их в систему мониторинга по протоколу Modbus TCP. Такая система ведет архив измерений, выполняет анализ параметров и в случае аварийных изменений оперативно информирует операторов через визуальные и звуковые сигналы.

Интернет-реле DRM88ER — это многофункциональный промышленный контроллер для автоматизации систем управления и мониторинга. Устройство оснащено 8 универсальными входами, которые могут работать как с дискретными цифровыми, так и с аналоговыми сигналами (0–5 В), и 8 релейными выходами с максимальным коммутационным током до 16 А при напряжении 250 В, что позволяет управлять нагрузками различной мощности.

Контроллер поддерживает множество протоколов связи:

• MODBUS RTU по RS485;
• MODBUS TCP по Ethernet;
• HTTP через встроенный WEB сервер;
• REST API с поддержкой GET и POST запросов;
• MQTT для интеграции с облачными системами и IoT.

DRM88ER монтируется на стандартную DIN-рейку в электрощитах, имеет компактные размеры (105×58×90 мм) и рассчитан на эксплуатацию в диапазоне температур от -20°C до +60°C при влажности до 90% без конденсата.

Управление модулем возможно удалённо с помощью команд по протоколам, что позволяет интегрировать его в системы мониторинга климатических условий, в том числе для контроля показаний температуры и влажности, с автоматическим включением аварийной сигнализации при выходе параметров за допустимые нормы.

Для повышения безопасности и контроля технологических процессов на складах применяется интернет-контроллер DSU40ER, подключенный к герконам на дверях морозильных камер и холодильных помещений. Контроллер фиксирует открытие дверей и выдает предупреждения о занятости помещений, что позволяет оперативно контролировать процессы загрузки, выгрузки и предотвращать утечку холодного воздуха.

Интернет-контроллер DSU40ER — это современное устройство для сбора и передачи данных с аналоговых и дискретных датчиков, предназначенное для систем автоматизации зданий и складов. Контроллер обладает 4 входами, которые могут работать как с аналоговыми сигналами (0–5 В), так и дискретными контактными датчиками (например, герконами).

Устройство поддерживает широкий спектр протоколов связи:

• Modbus RTU по шине RS485;
• Modbus TCP по сети Ethernet;
• MQTT, REST API и встроенный веб-сервер для удобного дистанционного управления и интеграции с внешними системами.

DSU40ER оснащен встроенными алгоритмами обработки данных и часами реального времени с коррекцией через SNTP-сервер, что обеспечивает точную синхронизацию и надежный сбор информации.

Компактный корпус монтируется на DIN-рейку и рассчитан на эксплуатацию в температурном диапазоне от 0 до +60 °C при влажности до 90% без конденсата. Питание осуществляется от 12 до 24 В, а потребляемая мощность не превышает 0,6 Вт, что делает устройство энергоэффективным.

Ключевыми особенностями современного оборудования для мониторинга климата на пищевых складах являются высокая точность и надёжность измерений, устойчивость к агрессивным условиям эксплуатации, возможность масштабирования систем под разные объёмы и требования бизнеса, а также простота интеграции с существующими системами управления предприятием.

Контроль климата на пищевых производствах

Пищевые производства предъявляют наиболее строгие требования к климатическому контролю, так как именно от соблюдения температурных и влажностных режимов на различных технологических этапах зависит безопасность готовой продукции и точное выполнение рецептур ее приготовления. Несоблюдение регламентированных параметров микроклимата способно привести к ухудшению качества продукции, отклонениям от стандартов, а в некоторых случаях — к угрозе здоровью и жизни потребителей.

Основные технологические процессы, требующие тщательного климатического мониторинга:

• 🥛 Пастеризация и термообработка — процессы, критичные к температурным режимам (обычно температура выдерживается с точностью до десятых долей градуса), от которых зависит уничтожение патогенной микрофлоры и сохранение качества продукта;
• 🧀 Созревание продуктов, таких как сыры и колбасы — для успешного вызревания необходима стабильная влажность и температура, нарушение которых приведет к порче и потерям;
• 🍞 Выпечка — точный контроль температуры в печах обеспечивает равномерное пропекание и необходимую текстуру изделий;
• ❄ Охлаждение и заморозка — строгий контроль температурных режимов позволяет сохранять свежесть и качество продукции, предотвращая образование ледяных кристаллов и разрушение структуры продукта.

Нарушение климатических условий на любом из этапов может повлечь значительные экономические убытки, снижение срока годности продукции и проблемы с контролирующими органами. В фармацевтической и пищевой промышленности стандарты безопасности регулируются требованиями HACCP, GDP, СанПиН и международными нормами GMP и FDA, которые предусматривают обязательный системный контроль и документирование параметров производства.

Современные системы мониторинга микроклимата на пищевых производствах предоставляют следующие возможности:

• Обеспечение точного соблюдения технологических регламентов на всех этапах производства за счёт постоянного измерения и контроля температуры и влажности;
• Автоматическая регулировка параметров среды без необходимости постоянного вмешательства оператора — управление вентиляцией, отоплением и охлаждением по заданным алгоритмам;
• Интеграция с общей системой управления предприятием (MES, SCADA) для комплексного контроля производственного процесса;
• Формирование подробных отчетов в соответствии с требованиями проверяющих органов с указанием температуры, влажности, времени и действий по корректировке;
• Снижение энергозатрат благодаря оптимизации работы климатического оборудования, исключению перегревов и перерасхода ресурсов;
• Предупреждение аварийных ситуаций посредством тревожных сигналов и автоматических сообщений на мобильные устройства и станции операторов;
• Архивирование данных для последующего анализа, верификации и улучшения процессов.

Практическое применение таких систем позволяет значительно повысить качество выпускаемой продукции, уменьшить процент брака и загрязнений, улучшить санитарно-гигиенические условия на производстве и обеспечить соответствие международным стандартам безопасности пищевой продукции.

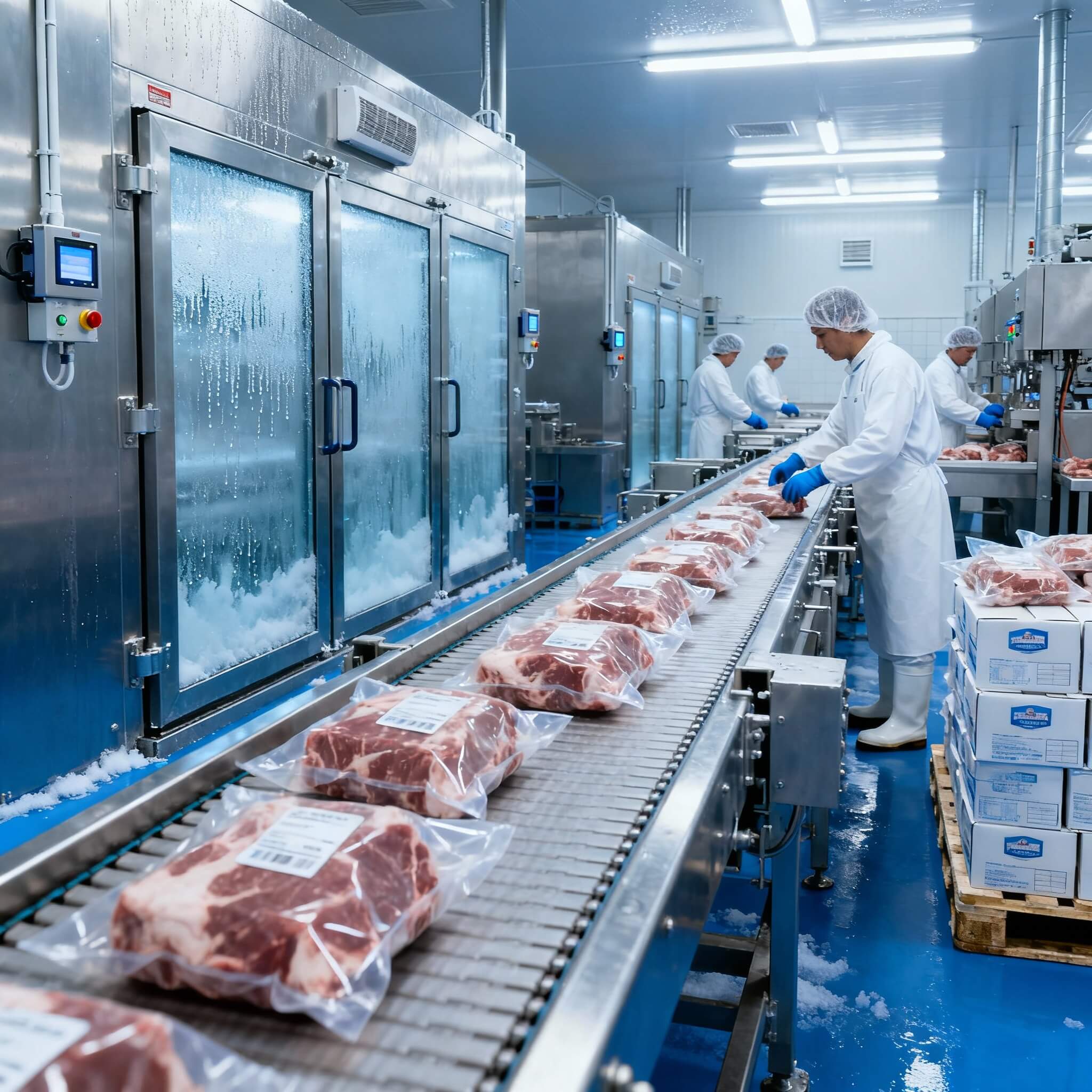

Пример реализации системы мониторинга климата на пищевом производстве по выпуску замороженных мясных полуфабрикатов

Задача

На предприятии по производству замороженных мясных полуфабрикатов была поставлена задача обеспечить круглосуточный мониторинг параметров микроклимата для всех этапов технологического процесса. Ключевыми требованиями являлись строгий контроль температур и влажности в различных помещениях: производственных цехах, холодильных и морозильных камерах, а также автоматизация системы оповещений и ведения отчетности для соблюдения регламентов безопасности и качества продукции.

Реализация

Для контроля температуры и влажности на производственных участках с комнатной температурой были установлены датчики MSU44RHT. Эти устройства обеспечивают точное измерение параметров микроклимата и передают данные в систему управления в режиме реального времени.

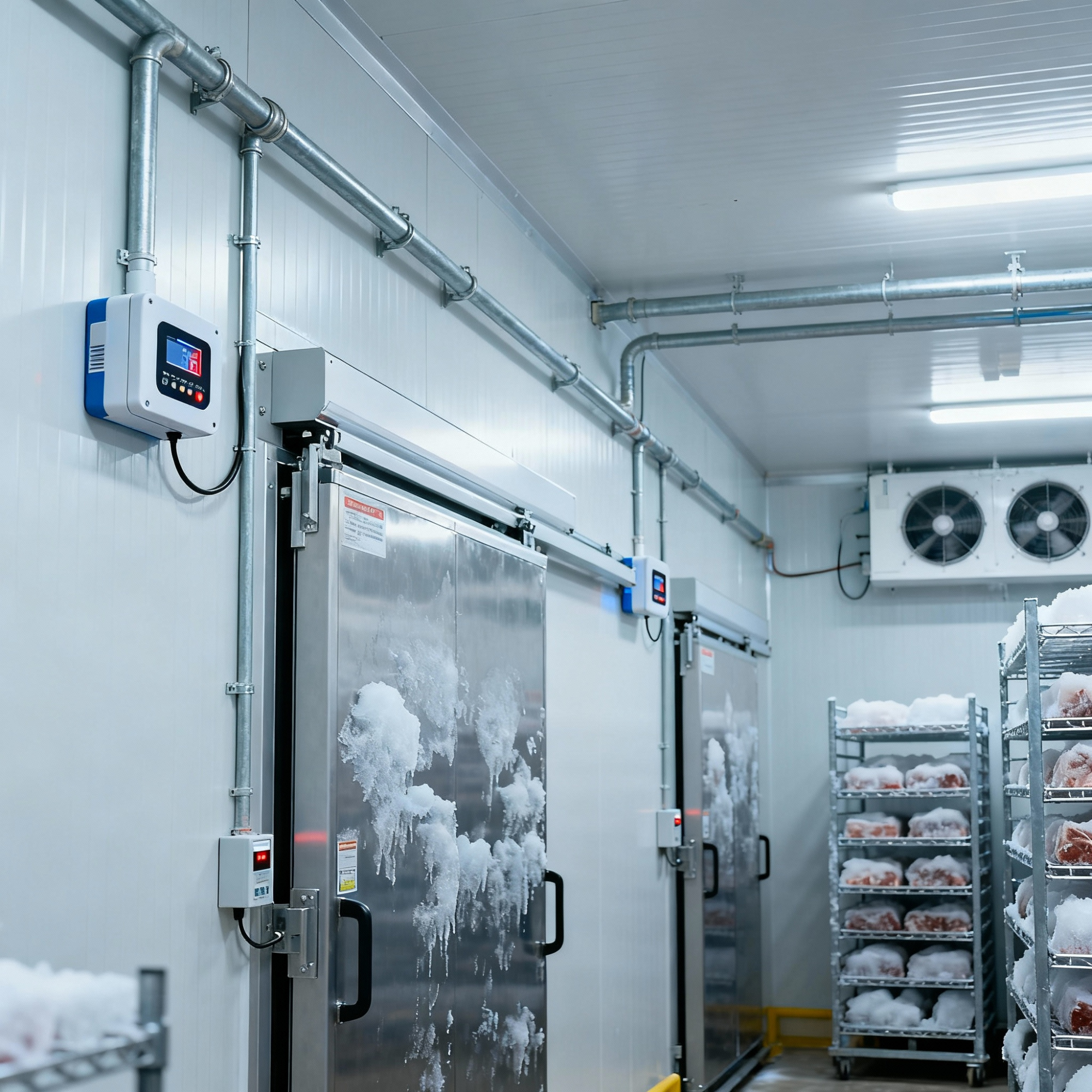

• Для замороженных продуктов в морозильных камерах применялся специализированный датчик температуры MSU44RPT с погружным щупом ПТ1000, позволяющим измерять температуру непосредственно внутри камеры в диапазоне от -50 до +200 °C с высокой точностью.
• В складских помещениях с холодильным оборудованием и повышенной влажностью использовался герметичный датчик GSU44RHT, устойчивый к агрессивным условиям эксплуатации. Он одновременно измерял температуру и влажность воздуха, обеспечивая надежный контроль микроклимата.
• Все датчики были подключены к мощному интернет-реле DRM88ER, исполняющему функции сбора данных с различных сенсоров и передачи их в единую систему мониторинга по протоколу Modbus TCP. Это позволяло централизованно анализировать информацию и своевременно выявлять отклонения.
• Для контроля доступа и состояния помещений применялся интернет-контроллер DSU40ER, подключенный к герконам на дверях морозильных камер и холодильников. Контроллер фиксировал открытие дверей и отправлял автоматические уведомления о занятости и возможных нарушениях температурного режима.

Полученные преимущества

1. Точный и непрерывный контроль микроклимата на всех технологических этапах — от приготовления до хранения и заморозки продукции — с минимизацией человеческого фактора и ошибок.
2. Своевременное реагирование на отклонения: система автоматически формирует оповещения и предупреждения, что позволяет оперативно принимать меры и снижать риски порчи товара.
3. Повышение энергоэффективности — оптимизация работы климатического оборудования и снижение затрат на электроэнергию благодаря автоматическому регулированию параметров.
4. Автоматизация документооборота, формирование отчетов для проверяющих органов в удобном формате, что снижает административную нагрузку.
5. Улучшение санитарно-технических условий, повышение общей безопасности производства и качество выпускаемой продукции.
6. Повышение имиджа предприятия как современного и технологичного производителя, что важно для партнеров и клиентов.

Внедренная система мониторинга климата на базе датчиков MSU44RHT, MSU44RPT, GSU44RHT, а также контроллеров DRM88ER и DSU40ER позволила полностью автоматизировать контроль температурных и влажностных режимов, обеспечила строгий соблюдение технологических регламентов и гарантировала бесперебойную работу холодильных и морозильных установок.

Благодаря этому производитель смог значительно снизить потери продукции от порчи, оптимизировать расходы на энергопотребление и упростить процессы отчётности и контроля, что в итоге повысило качество продукции и конкурентоспособность предприятия на рынке.

Преимущества системы мониторинга климата с использованием оборудования «РазумДом»

• Точность измерений температуры от -50 до +200 °C (MSU44RPT) и одновременный контроль влажности и температуры (MSU44RHT, GSU44RHT).
• Надежность работы датчиков в сложных условиях (герметичный корпус GSU44RHT).
• Централизованный сбор данных и визуализация через интернет-реле DRM88ER по протоколу Modbus TCP.
• Контроль доступа к зонам хранения и производственным помещениям с помощью DSU40ER.
• Автоматическая генерация оповещений и отчетов для операторов и проверяющих организаций.
• Возможность масштабирования для объектов разного размера и назначения.

Инвестиции в такую систему окупаются за счёт снижения потерь продукции, минимизации аварийных ситуаций, повышения качества и энергоэффективности предприятия, а также автоматизации документооборота и контроля технологических процессов.

Таким образом, система мониторинга климата с применением датчиков MSU44RHT, MSU44RPT, GSU44RHT, интернет-реле DRM88ER и контроллера DSU40ER — это современное, экономически эффективное и надежное решение для контроля условий на объектах промышленности, складского хранения и производства пищевой продукции.

Заключение

Эффективный мониторинг климатических условий является не просто технической необходимостью, а стратегическим инструментом для повышения экономической эффективности, обеспечения безопасности и соблюдения нормативных требований в различных отраслях.

Внедрение современных систем на базе точных и надежных датчиков, таких как MSU44RHT, позволяет:

• 🏢 Снизить энергопотребление в офисных зданиях на 15-30%
• 📦 Минимизировать потери продукции на складах на 20-40%
• 🏭 Обеспечить стабильное качество на пищевых производствах
• 📊 Автоматизировать документооборот и отчетность
• ⚠️ Своевременно предотвращать аварийные ситуации

Инвестиции в современную систему климатического мониторинга окупаются в кратчайшие сроки за счет снижения операционных затрат, минимизации потерь и повышения общей эффективности управления объектом.
