Умный климат-контроль: обзор систем, оборудования и проект автоматизации климата в многоквартирном доме

Введение: Что такое умный климат и зачем он нужен

Многие ошибочно полагают, что климат контроль — это просто наличие кондиционера или регулируемой батареи. В профессиональном понимании:

Система климат-контроля — это единый программно-аппаратный комплекс, который объединяет отопление, вентиляцию и увлажнение под управлением центрального контроллера. В отличие от разрозненных приборов, такая система работает согласованно, исключая конфликты оборудования и ручное вмешательство пользователя.

Традиционная система микроклимата в квартире часто работает хаотично: радиаторы пересушивают воздух, вынуждая открывать окна, а сплит-система одновременно пытается охладить помещение, впустую расходуя электричество. Интеллектуальная автоматика устраняет этот конфликт. Сенсоры непрерывно мониторят параметры среды, а «мозг» системы синхронизирует устройства: например, отключает батарею перед включением кондиционера или активирует увлажнитель только при закрытых окнах.

Зачем внедрять такие сложные решения?

Статистика подтверждает: система климат контроля — это не роскошь, а прямая инвестиция в здоровье. Влияние качества воздуха на организм человека критично:

• Уровень CO2 > 1000 ppm. Провоцирует сонливость, хронические головные боли и снижение когнитивных способностей (способности мозга обрабатывать информацию) на 15–20%.
• Влажность < 30%. Вызывает пересыхание слизистых оболочек носоглотки, что резко ослабляет местный иммунитет и открывает ворота для вирусов.

Умные алгоритмы удерживают микроклимат в «зеленой зоне» (CO2 600–800 ppm, влажность 40–60%), гарантируя отличное самочувствие и здоровый сон. Это особенно важно для детей и людей, работающих удаленно.

Влияние CO2 на здоровье и когнитивные функции

Регулирование уровня углекислого газа — это не просто вопрос комфорта, а важная составляющая здоровья жильцов. При повышенной концентрации CO2 (выше 1000 ppm) наблюдаются:

• Снижение когнитивных способностей на 15-20%: ухудшается концентрация внимания, способность к анализу и принятию решений
• Появление симптомов "синдрома больного здания": головные боли, усталость, раздражение слизистых
• Ухудшение качества сна и восстановления организма
• Снижение продуктивности особенно критично для тех, кто работает из дома

Исследования Гарвардского и Йельского университетов подтверждают, что поддержание оптимального уровня CO2 (600-800 ppm) значительно улучшает когнитивные функции и общее самочувствие.

Из чего состоит система климат-контроля умного дома

Любое современное устройство климат контроля строится на трехуровневой архитектуре: Сбор данных → Анализ и решение → Исполнение. От надежности и точности этих компонентов зависит стабильность всей экосистемы жилья.

Автоматика для умного дома — это комплекс аппаратных и программных средств, предназначенных для непрерывного мониторинга инженерных систем, обработки полученных данных и автоматического управления исполнительными устройствами (котлами, вентиляторами, клапанами) без участия человека.

Какие датчики нужны для мониторинга климата?

Основой выступают измерительные приборы. Простые датчики температуры для умного дома уже не обеспечивают должного качества управления. Для полноценного мониторинга необходимы профессиональные комбинированные решения, которые дают «объемную» картину микроклимата.

В современных инсталляциях стандартом де-факто стали модули серии MSU44:

• MSU44RHT. Высокоточный сенсор, фиксирующий не только температуру (в диапазоне -40…+85 °C), но и относительную влажность. Устанавливается в каждом жилом помещении для детального зонирования климата.

• MSU44RCO2. Специализированный датчик качества воздуха. Он отслеживает концентрацию углекислого газа (CO₂), при этом автоматически корректируя показания с поправкой на текущую температуру и влажность. Это исключает ложные срабатывания вентиляции.

Подобная автоматика для умного дома позволяет системе реагировать не на косвенные признаки, а на реальное физическое состояние воздушной среды.

Как обрабатываются данные в системе?

Все собранные данные стекаются в контроллер микроклимата. В крупных объектах (например, многоквартирных домах) для надежности используют промежуточные шлюзы данных, такие как DRM88ER.

• Принцип работы. Шлюз собирает сигналы от десятков датчиков через помехозащищенный промышленный интерфейс RS-485.
• Обработка. Данные оцифровываются, упаковываются и передаются на верхний уровень управления через быстрый канал Ethernet.
• Принятие решений. Именно контроллер решает, какой сценарий запустить: включить вытяжку при росте CO₂, перекрыть клапан радиатора при перегреве или отправить уведомление об аварии.

Визуализация и аналитика: система SCADA Simp Light

Интеллектуальное управление невозможно без мощного программного ядра. В рассматриваемом кейсе все данные от шлюзов стекаются в централизованную систему диспетчеризации — SCADA Simp Light. Это российское ПО обеспечивает полный контроль над инженерными сетями здания, предоставляя диспетчеру и управляющей компании следующие инструменты:

• Единая визуализация. Система формирует наглядные мнемосхемы всего жилого комплекса. Оператор видит «тепловую карту» объекта, где в режиме реального времени отображаются текущие значения температуры, влажности, уровня CO₂ по каждой квартире. Цветовая индикация мгновенно подсвечивает проблемные зоны.
• Глубокая аналитика. Simp Light строит детализированные графики (тренды) за любой временной отрезок. Это позволяет выявлять скрытые аномалии, например, систематический перегрев южного фасада или недостаточную эффективность вентиляции на верхних этажах. На основе такой статистики инженеры оптимизируют работу оборудования, снижая энергопотребление.
• Автоматическая отчетность. Программа генерирует документы произвольной формы в форматах PDF либо Excel. Функция востребована для регулярных сверок с ресурсоснабжающими организациями, предоставления данных в надзорные органы или внутреннего аудита эффективности управляющей компании.
• Мобильный контроль. Платформа предоставляет защищенный доступ со смартфонов (iOS, Android). Ответственные сотрудники получают PUSH-уведомления о критических отклонениях параметров, авариях или потере связи с датчиками, что позволяет реагировать на инциденты мгновенно, еще до жалоб жильцов.

Как подключить систему к SCADA?

Интеграция контроллеров с программным комплексом Simp Light не требует навыков программирования и выполняется через встроенный конфигуратор. Весь процесс сводится к трем шагам:

• Настройка драйвера:

В модуле «Редактор каналов» выбираем встроенный драйвер Modbus Driver. Он уже "понимает" протоколы RTU (для проводных линий RS-485) и TCP (для работы через Ethernet/Wi-Fi), поэтому искать сторонние OPC-серверы не нужно.

• Добавление узлов и устройств:

Создаем «Узел» (Node) — это наш шлюз DRM88ER или сетевой интерфейс.

Добавляем «Устройство» (Device) — например, датчик MSU44RHT. Важно указать его уникальный Slave ID (адрес), который прописан на корпусе прибора.

• Привязка тегов (каналов):

Каждому параметру (температура, влажность, CO2) присваиваем «тег» — виртуальную переменную. Например, регистр 30001 будет отвечать за температуру в спальне. После этого перетаскиваем тег в список активных каналов и запускаем тест. Если вы видите бегущие цифры — система жива и готова к отрисовке на мнемосхеме.

Технические характеристики ключевых компонентов системы

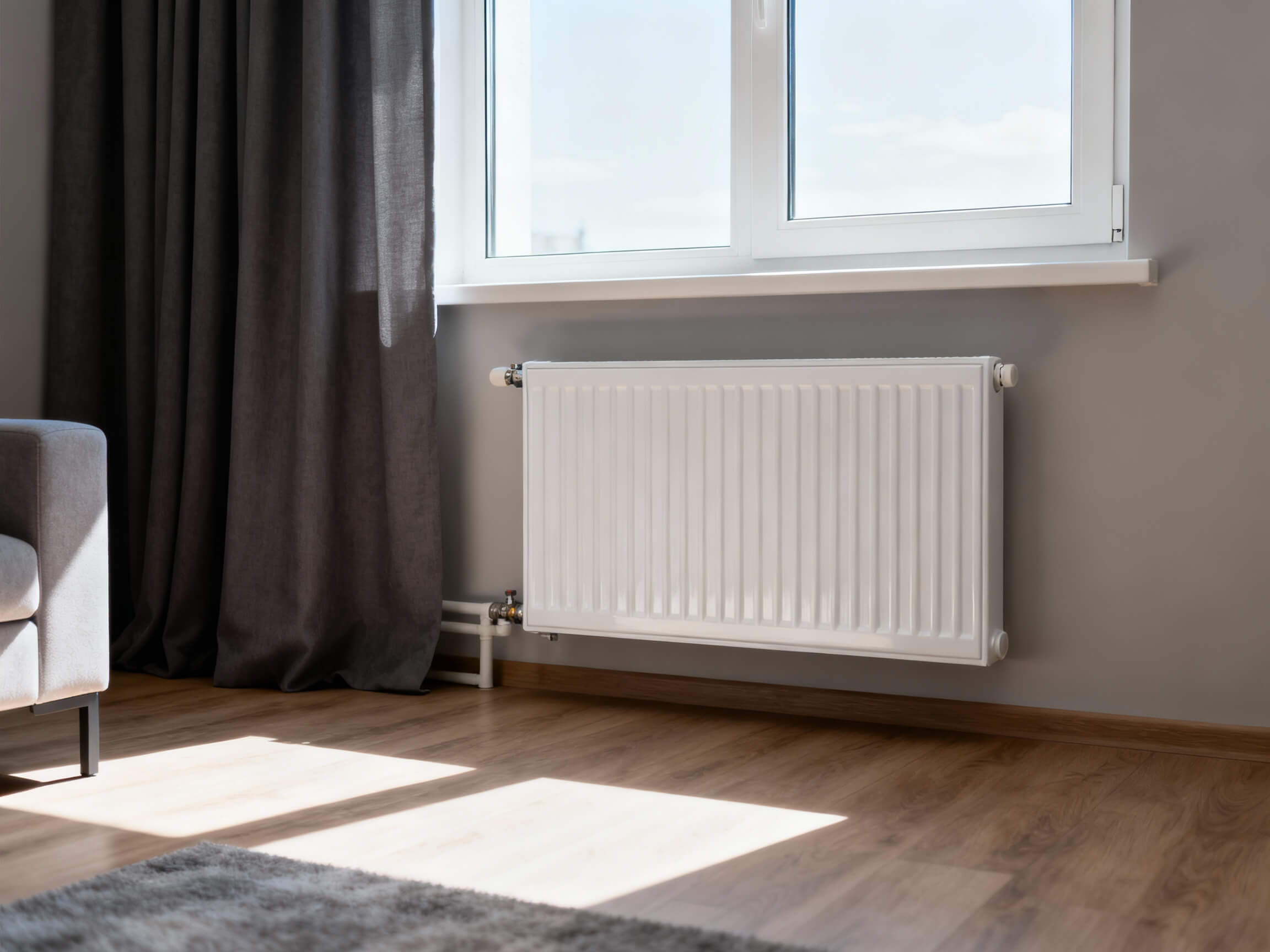

Управление отоплением: как не переплачивать за тепло

В отличие от стандартных схем, где батареи «жарят» одинаково независимо от погоды, системы управления температурой в умном доме работают адресно. Это означает, что каждая комната может иметь свой термический профиль.

Умная система отопления — это совокупность датчиков и исполнительных механизмов, которые обеспечивают автоматическое поддержание индивидуального теплового режима в каждом помещении (позонное регулирование) с учетом присутствия людей, времени суток и внешних погодных условий.

Принцип работы и адресация

В отличие от стандартных схем, где радиаторы работают с одинаковой мощностью независимо от реальной потребности, системы управления температурой в интеллектуальном здании действуют адресно. Каждая комната получает собственный «термический профиль».

Логика работы строится на непрерывной обратной связи:

1. Мониторинг. Локальные сенсоры (например, MSU44RHT) измеряют фактическую температуру в зоне (спальне, детской).
2. Сравнение. Контроллер сверяет показания с заданной уставкой.
3. Действие. Если в комнате холоднее нормы, центральный хаб подает сигнал на открытие конкретного сервопривода радиатора или контура теплого пола.

В квартирах с центральным отоплением роль исполнительных устройств выполняют умные термоголовки. Они автоматически перекрывают поток горячей воды при достижении комфортного порога (например, +22°C), исключая перетоп.

Сценарии и энергоэффективность

Главная ценность автоматической системы отопления заключается в сценарном управлении, которое напрямую влияет на кошелек владельца:

• Режим «Я ушел». При постановке дома на охрану система снижает целевую температуру до экономных +16…+18°C. Отопление не работает впустую, пока никого нет.
• Биоритмы. Ночью автоматика плавно понижает градус для крепкого сна, а за 30 минут до будильника прогревает спальню к моменту пробуждения.
• Реакция на проветривание. Если датчики фиксируют резкое падение температуры (открыто окно), обогрев в этой зоне мгновенно блокируется. Система отопления умный дом понимает: греть улицу бессмысленно и дорого.

Вентиляция - свежий воздух без сквозняков

Обеспечение комфорта не ограничивается теплом: качественный климат в доме невозможен без притока кислорода. В умном доме эту функцию берет на себя автоматика.

Умная вентиляция — это автоматизированная система воздухообмена (на базе бризеров, рекуператоров или приточных установок), которая регулирует объем подачи свежего воздуха в зависимости от фактического уровня углекислого газа (CO₂) и присутствия людей в помещении, а не работает постоянно на фиксированной скорости.

Решение проблемы духоты

Качественный климат в доме невозможен без баланса температуры и свежести. В интеллектуальном здании управление вентиляцией, решая главную дилемму обычных квартир: «закроешь окно — душно, откроешь — сквозняк и шум».

1. Работа по качеству воздуха. Система непрерывно мониторит концентрацию CO₂ через датчики (например, MSU44RCO2).
2. Автоматическая реакция. Как только уровень превышает порог комфорта (обычно 800 ppm), автоматика плавно увеличивает обороты приточных вентиляторов, подавая очищенный кислород.
3. Энергоэффективность зимой. Автоматизация отопления и вентиляции работает согласованно. Входящий холодный поток подогревается ровно настолько, чтобы не выстудить комнату, но и не заставлять батареи работать на износ. Если дома никого нет, вентиляция переходит в минимальный режим проветривания, экономя ресурсы (электричество на нагрев и ресурс фильтров).

Умная вентиляция полностью освобождает человека от рутинной задачи проветривания, которая часто выполняется несвоевременно. Система не просто «гоняет» воздух по расписанию; она реагирует на реальное состояние среды, обеспечивая здоровый микроклимат без сквозняков и теплопотерь. В итоге, автоматизация создает среду, где чистый воздух становится незаметной и неотъемлемой частью комфорта, позволяя экономить ресурсы и сохранять здоровье.

Децентрализованный климат-контроль в квартирах в многоквартирном доме

Теория звучит убедительно, но как найти баланс между полной автономией жильцов и необходимостью контроля для управляющей компании? В крупных проектах оптимальным решением является гибридная модель: децентрализованное управление на уровне квартиры с возможностью централизованного мониторинга для УК. Рассмотрим проект внедрения такой системы в современном ЖК на базе оборудования «Разумный Дом».

Проблема: «Эффект термоса»

Представим типичную ситуацию для энергоэффективных новостроек. Герметичные стеклопакеты и качественная теплоизоляция фасадов превращают квартиры в своеобразные «термосы». Даже при формально исправной вентиляции жильцы могут страдать от хронической духоты, головных болей и плохого сна из-за накопления CO₂.

• Управляющая компания (УК) в такой ситуации оказывается в «слепой зоне»: у инженеров нет объективных данных о параметрах среды внутри жилых помещений.
• Жильцу нужен персональный комфорт (+25°C и влажность 50%).
• Управляющей компании нужна общая эффективность и отсутствие аварий.

Простая централизация («всем по +22°C») вызывает недовольство, а полная децентрализация («каждый сам за себя») не дает УК данных для оптимизации расходов на отопление всего дома.

Решение: Гибкость и контроль

Проект подразумевает, что каждая квартира оснащается независимым контроллером, который управляет климатом автономно. Однако этот контроллер имеет два контура передачи данных:

• Локальный контур (для жильца). Все данные с датчиков обрабатываются внутри квартиры. Жилец управляет своими сценариями через приложение, и эта информация остается приватной.
• Общий контур (для УК). Контроллер периодически отправляет на сервер диспетчерской обезличенные ключевые параметры (температура, влажность, CO₂). УК не видит, когда жилец ушел на работу, но получает данные для анализа состояния всего здания.

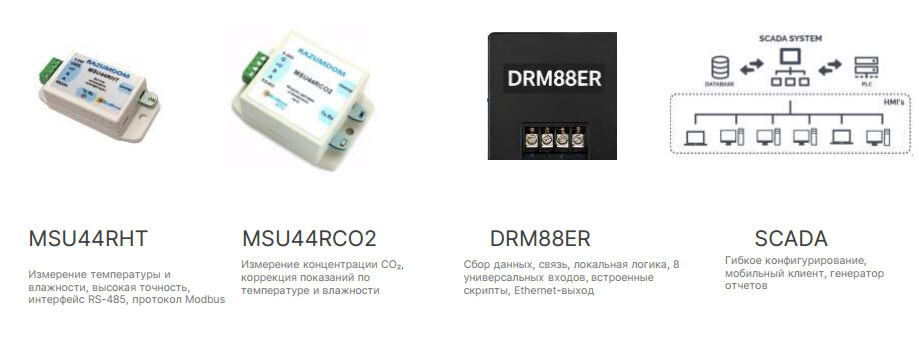

Архитектура системы:

1. MSU44RHT. Комбинированный датчик в жилых комнатах. Он непрерывно фиксирует температуру и влажность, создавая детальную карту распределения тепла.
2. MSU44RCO2. Специализированный сенсор качества воздуха. Его ключевая особенность — автоматическая термокомпенсация. Прибор корректирует показания уровня углекислого газа с поправкой на текущую температуру, исключая погрешности измерений.
3. Шлюз DRM88ER. Коммуникационный узел, который собирает данные с локальных сенсоров по надежному промышленному протоколу RS-485 и передает пакеты на сервер через Ethernet. Это исключило проблемы с Wi-Fi помехами в густонаселенном доме.

Ключевые преимущества для всех участников

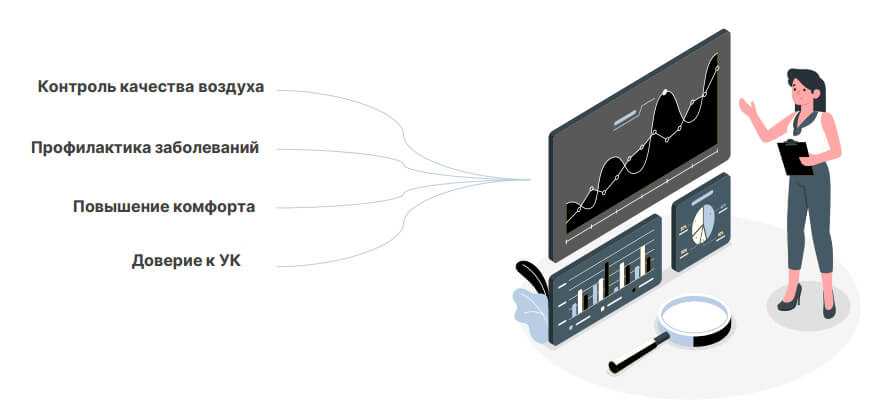

Для жильцов: Здоровье как сервис

Полная свобода и контроль над своим комфортом без вмешательства извне. Собственник перестал гадать, почему у ребенка болит голова. Через мобильное приложение он видит реальный состав воздуха в ppm (миллионных долях).

• Если уровень CO₂ превышает норму (800 ppm), приходит PUSH-уведомление.
• В квартирах с установленными бризерами система сама усиливает проветривание.
• Результат: исчез «синдром тяжелой головы» по утрам, так как ночная вентиляция стала адаптивной. Жильцы получили прозрачный контроль соблюдения нормативов СанПиН.

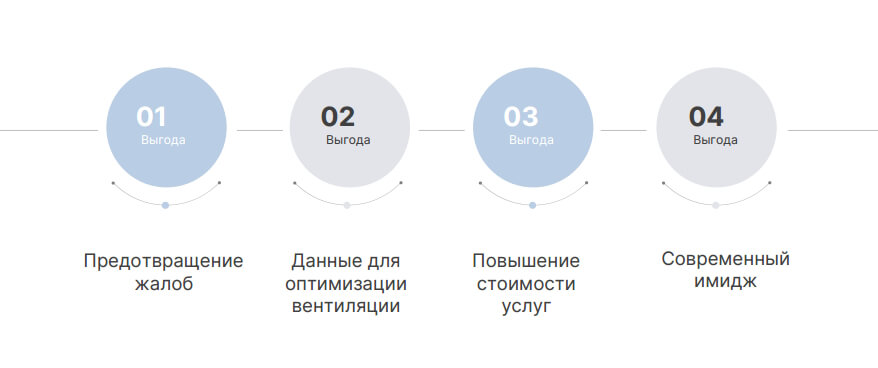

Для управляющей компании: Рентген инженерных сетей

Получение данных для предиктивной аналитики. УК видит, какие стояки перегреты, где возможны протечки или промерзания, и может оптимизировать работу общедомового оборудования, снижая платежи для всех. Диспетчер получил в SCADA-системе Simp Light «тепловую карту» всего здания.

• Раннее обнаружение. Система подсвечивает квартиры с аномально низкой температурой (риск промерзания стояка при открытом окне) или перегревом.
• Экономия. Оптимизация температуры теплоносителя на основе реальных данных из квартир, а не только по уличному датчику, позволила снизить затраты на отопление.
• Безопасность. Аварии предотвращаются до звонка разгневанного жильца.

Для застройщика: Капитализация объекта

Возможность продавать квартиры с по-настоящему умной системой, которая удовлетворяет требованиям и собственников, и службы эксплуатации. Внедрение системы климат контроля стало мощным маркетинговым преимуществом. Квартиры в «доме со здоровым воздухом» продавались быстрее и дороже, так как покупатель видел реальную заботу о комфорте, а не просто квадратные метры бетона.

Как выбрать систему климат-контроля

Управление климатом в умном доме — это автоматизированный комплекс, который поддерживает заданные значения температуры, влажности и качества воздуха с помощью датчиков, центрального контроллера и подключённого оборудования (отопление, вентиляция, увлажнители).​

Оптимальный вариант — проводной комплекс на универсальном протоколе RS‑485/Modbus: высокая помехоустойчивость, отсутствие батареек в датчиках, минимальная задержка реакции.

Что мы можем решить?

• Душно, ощущается тяжесть в голове. Нужен акцент на воздухообмен: датчик CO₂ плюс бризер или приточная установка, работающая по концентрации углекислого газа.
• Постоянно холодно либо жарко. Требуется термостат для котла либо радиаторов плюс позонное регулирование через термоголовки, обеспечивающее точный климат‑контроль в каждой комнате.
• Сухой воздух. В схему добавляется увлажнитель, который включается по сигналу датчика влажности в рамках общих сценариев интеллектуального дома.

Начинать имеет смысл с базового набора: центральный контроллер плюс пара ключевых датчиков (например, в спальне и детской), затем постепенно добавлять управление отоплением, кондиционированием, вентиляцией. Грамотный климат‑контроль в квартире строится как модульный конструктор, поэтому важно изначально выбрать открытую платформу, которая поддерживает оборудование разных производителей и не привязывает пользователя к одному бренду.

Аппаратная платформа и подключение

Аппаратная часть модуля представляет собой законченный измерительный и управляющий комплекс.

• Релейные выходы: Важной особенностью является наличие «сухих» контактов (не имеющих гальванической связи с цепями управления модуля). Это позволяет коммутировать нагрузки, работающие от разных источников питания. Производитель обращает особое внимание на необходимость применения дополнительных цепей защиты (снабберов, варисторов) при управлении индуктивной нагрузкой (пускатели, двигатели) для подавления перенапряжений и увеличения срока службы контактов.
• Универсальные входы: Входы можно программно настроить как на работу с дискретными сигналами (например, замыкание кнопки на землю), так и на измерение аналогового напряжения 0-5 В от внешних датчиков. Благодаря 12-битному АЦП обеспечивается достаточная точность для большинства прикладных задач мониторинга.

Программное обеспечение, управление и интеграция

Главная сила DRM88ERv3 заключается в его программной гибкости. Управление осуществляется через несколько независимых и равноправных каналов:

• MODBUS-протоколы: Устройство полноценно работает в сетях MODBUS TCP (через Ethernet) и MODBUS RTU (через шину RS-485). Это позволяет легко интегрировать его в промышленные SCADA-системы или панели оператора.
• Веб-интерфейс и API: Встроенный WEB-сервер предоставляет интуитивно понятный интерфейс для базовой настройки и управления с любого браузера. Для более глубокой интеграции предусмотрены REST API и поддержка MQTT-протокола, что открывает двери для работы с облачными платформами и системами уровня «Умный дом» (например, Home Assistant).
• Встроенная логика (сценарии): Одна из ключевых особенностей — возможность программирования собственной логики работы непосредственно на устройстве. Язык сценариев, основанный на элементах BASIC и Assembler, позволяет создавать сложные алгоритмы взаимодействия входов и выходов со временем выполнения одной команды около 10 мкс. Это разгружает центральный контроллер и повышает отказоустойчивость системы в целом.

Практическое применение и сценарии использования

Благодаря своей универсальности, модуль находит применение в самых разных областях:

• Управление освещением: Создание систем группового и дистанционного управления освещением в здании, включая реализацию сложных сценариев (например, «дежурное освещение», «имитация присутствия»).
• Дистанционный мониторинг и управление: Контроль состояния удаленных объектов (например, телекоммуникационных шкафов, насосных станций) и управление их оборудованием через веб-интерфейс или MQTT.
• Сбор данных с датчиков: Подключение до 8 аналоговых датчиков (температуры, давления, освещенности и др.) и передача данных в систему верхнего уровня.
• Автоматизация технологических процессов: Использование в качестве распределенного модуля ввода-вывода в составе более крупной АСУ ТП, построенной на стандарте MODBUS.

Сильные и слабые стороны

Плюсы:

• Высокая универсальность и интеграция: поддержка всех основных промышленных и IoT-протоколов.
• Наличие 8 реле и 8 входов в одном компактном модуле.
• Мощный инструмент для автоматизации — встроенная логика и сценарии.
• «Сухие» контакты реле обеспечивают гибкость при коммутации разных нагрузок.
• Локализация и поддержка от российского производителя.

Минусы:

• Для работы с реактивными нагрузками требуется самостоятельная организация дополнительных цепей защиты.
• Язык сценариев может потребовать изучения документации для полноценного использования.
• Отсутствие гальванической развязки входов может стать ограничением в промышленных условиях с высоким уровнем помех.

Вердикт

Интернет-реле DRM88ERv3 — это серьезный, профессиональный инструмент, который будет интересен в первую очередь тем, кто строит надежные и гибкие системы автоматизации на открытых стандартах. Его главные козыри — многопротокольность и возможность автономной работы по сценариям. Для простых задач «включить-выключить» по Wi-Fi он может оказаться избыточным, но там, где требуется надежность, масштабируемость и независимость от облачных сервисов, он проявляет себя с лучшей стороны.

Заключение

Домашний климат-контроль больше не игрушка для энтузиастов, а базовый инструмент сохранения здоровья. Вкладываясь в смарт-климат, вы покупаете не просто «железо», а качественный сон, высокую продуктивность и защиту детей от простуд.

Проект для 700-квартирного дома показывает, что интеллектуальные системы окупаются даже в масштабах здания за счёт предотвращения аварий и энергоэффективности. Внедрение мониторинга на базе оборудования «Разумный Дом» и SCADA Simp Light — стратегический шаг. Система не только решает текущие задачи, но и создаёт фундамент для будущего цифрового управления зданием, гарантируя жильцам не просто уют, а здоровую среду обитания.

Надеюсь, этот обзор был вам полезен! Буду рада обсудить ваши идеи и ответить на вопросы — пишите мне на личную почту lb@razumdom.ru.
