Многие производители промышленной автоматики только анонсируют переход на «цифровой полевой уровень» — интеграцию оборудования в интернет-инфраструктуру как направление на будущее. При этом управлять реле через интернет по Modbus TCP можно уже сегодня — на серийном оборудовании, без ожидания следующего поколения продуктов.
Разберёмся, как это устроено технически и что реально нужно, чтобы включать и выключать нагрузку через сеть — из соседней комнаты или из другого города.
Почему обычное реле — это не про удалённое управление
Механическое или даже «умное» Wi-Fi-реле бытового уровня решает точечную задачу: включить/выключить одну нагрузку по расписанию или из приложения. Как только речь заходит о промышленной автоматизации — десятках каналов, диспетчеризации с одного пульта, интеграции с SCADA или 1С, — привычные решения упираются в потолок:
- нет протокола, который понимают промышленные контроллеры и SCADA-системы;
- одно устройство — одно приложение, свести всё в единый пульт управления нельзя;
- нет диагностики состояния линии, обратной связи по току и напряжению;
- Wi-Fi нестабилен в металлическом щите или на объекте с плотной промышленной радиопомехой.
Modbus — открытый протокол, которому больше 40 лет, и именно поэтому он стал универсальным языком между реле, контроллерами, SCADA и скриптами: его поддерживает практически весь парк промышленной автоматики, независимо от производителя.
Modbus TCP: протокол, который стоит за «интернет-реле»
Modbus существует в двух версиях, и путаница между ними — частая причина, почему при выборе оборудования теряются:
- Modbus RTU — работает поверх шины RS-485: витая пара, до 1200 м. Адресация — по номеру устройства (slave ID), укладывается в один байт (до 247 адресов, 248–255 зарезервированы). Отдельно — физическая нагрузка на линию без повторителей: 32 устройства на стандартных приёмопередатчиках, до 256 — на современных микросхемах с нагрузкой 1/8 unit load. Данные передаются в бинарном виде.
- Modbus TCP — тот же принцип регистров, но поверх Ethernet и TCP/IP, порт 502 по умолчанию. Устройство получает IP-адрес и становится доступно из локальной сети, а при должной настройке маршрутизации — из интернета.
В обоих случаях логика одна: мастер (контроллер, SCADA, скрипт на Python) читает и пишет регистры — ячейки памяти устройства. Реле физически включается, когда мастер устанавливает нужный бит в регистре флагов (coil). write single coil на адрес канала — и контакты реле замыкаются.
Разница на практике
| Modbus RTU (RS-485) | Modbus TCP (Ethernet) | |
|---|---|---|
| Среда передачи | Витая пара, шина | Ethernet, локальная сеть/интернет |
| Максимальная длина линии | ~1200 м без повторителей | Ограничена только сетевой инфраструктурой |
| Устройств на линии | До 247 адресов (SlaveID — 1 байт); физически без повторителей — 32 на стандартных приёмопередатчиках, до 256 на современных (1/8 unit load) | Не привязано к SlaveID — у каждого устройства свой IP/порт, лимит задаёт адресация сети |
| Доступ из интернета | Нужен шлюз RTU↔TCP | Нативно, через маршрутизацию/VPN |
| Типичный сценарий | Локальная диспетчеризация в пределах здания | Управление объектом из другого города, интеграция с облаком |
| Скорость обмена | Стандартно до 115200 бод, на практике поддерживаются и более высокие — до 1 000 000 бод | Ограничена сетью, обычно быстрее RTU |
Для управления реле именно через интернет вопрос решается однозначно в пользу TCP — не нужно городить шлюз, устройство сразу видно в сети. Но большинство серийных модулей, включая DRM88ERv3, поддерживают оба протокола одновременно: RTU — для локальной шины, TCP — для удалённого доступа, оба канала работают с одними и теми же регистрами независимо друг от друга.
Как устроено интернет-реле на практике
Типовая схема управления нагрузкой через интернет выглядит так:

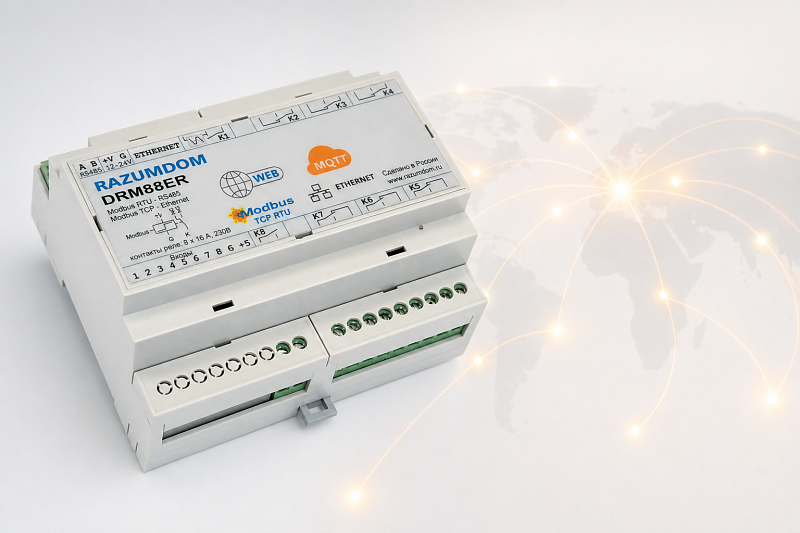

- Реле-модуль (например, DRM88ERv3) подключается к нагрузке — освещению, приводу, насосу, нагревателю.
- Модуль получает IP-адрес в локальной сети объекта (DHCP или статический).
- Управление приходит одним из независимых каналов — они не конкурируют друг с другом и воздействуют на одни и те же регистры: Modbus TCP-запросом от SCADA, ПЛК или скрипта; через встроенный WEB-интерфейс модуля — просто из браузера; через REST API — GET/POST-запросом, удобно для интеграции с сайтом или мобильным приложением; через MQTT — публикация в топик, если объект уже работает с облачной телеметрией.
- Модуль исполняет команду и возвращает подтверждённое состояние — обратная связь есть всегда, в отличие от простого «пульта на одну кнопку».
Разграничения по приоритету между каналами нет: WEB-интерфейс, Modbus TCP и MQTT могут использоваться параллельно, в том числе разными людьми одновременно — это удобно, когда за оборудованием следят и инженер по SCADA, и дежурный администратор через браузер.
DRM88ER-Black Интернет контроллер со встроенным реле, 8 входов и 8 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB15 500 ₽
DRM88ERv3 Интернет контроллер со встроенным реле, 8 входов и 8 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB14 500 ₽
ERA12ER Модуль релейный, 12 входов и 12 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB11 000 ₽DRM88ERv3, DRM88ER-Black и ERA12ER: что выбрать
Три серийных модуля razumdom.ru закрывают большинство задач по удалённому управлению реле через интернет:
| Модуль | Каналы | Ток на канал | Протоколы | Цена |
|---|---|---|---|---|
| DRM88ERv3 | 8 входов (дискретных/аналоговых) + 8 реле | 16 А | Modbus RTU, Modbus TCP, MQTT, REST API, WEB | 14 500 ₽ |
| DRM88ER-Black | 8 входов + 8 реле | 16 А | Modbus RTU, Modbus TCP, MQTT, WEB | 15 500 ₽ |
| ERA12ER | 12 входов + 12 реле | 5 А | Modbus RTU, Modbus TCP, MQTT, WEB | 11 000 ₽ |
DRM88ERv3 — базовый выбор для большинства проектов: 8 каналов реле по 16 А достаточно для управления освещением, приводами, насосами и нагревателями средней мощности. Отличается открытым REST API — удобно, если нужна собственная интеграция без промежуточного ПО.
DRM88ER-Black — тот же функционал в промышленном исполнении корпуса, для щитов, где важна визуальная унификация с остальным оборудованием.
ERA12ER — там, где число точек управления важнее токовой нагрузки на канал: 12 входов и 12 реле по 5 А хорошо ложатся на распределённое управление освещением или маломощными приводами, где важна плотность каналов на один модуль, а не сила тока.
Все три модуля устанавливаются в щит на DIN-рейку, питаются от 12…24 В и обеспечивают встроенный WEB-конфигуратор — регистры и сценарии настраиваются без стороннего софта.
Где это уже работает: реальные кейсы
Управление реле через интернет — не то, что нужно «внедрять с нуля»: у razumdom.ru есть внедрения на реальных объектах.
- Телекоммуникационный контейнер, Алтайский край. Удалённый мониторинг и управление микроклиматом без выезда на объект — экономия 200% по сравнению с импортными аналогами за счёт более дешёвого локального оборудования с тем же функционалом.
- Салон красоты, Волгоград, и умный офис в бизнес-центре. Автоматизация процедурного оборудования и офисного быта на том же семействе модулей.
С чего начать подключение
Разобраться в адресации регистров и настройке конкретно DRM88ER подробнее можно в статьях «Адресация Modbus» и «Конфигурация Интернет контроллера DRM88ER».
DRM88ER-Black Интернет контроллер со встроенным реле, 8 входов и 8 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB15 500 ₽DRM88ERv3 Интернет контроллер со встроенным реле, 8 входов и 8 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB14 500 ₽ERA12ER Модуль релейный, 12 входов и 12 каналов реле. MODBUS TCP, MODBUS RTU, MQTT, WEB11 000 ₽Частые вопросы об управлении реле через интернет
Чем управление реле через интернет отличается от обычного Wi-Fi реле?
Wi-Fi реле бытового уровня работает через приложение производителя и облако — управляет одной нагрузкой и не интегрируется со сторонними системами. Интернет-реле на Modbus TCP управляется открытым протоколом, доступно сразу нескольким каналам связи (WEB, Modbus TCP, REST, MQTT) и рассчитано на промышленную нагрузку — 8–12 каналов на одном модуле с током до 16 А.
Нужен ли статический IP или белый адрес для управления реле через интернет?
Нет, если управление идёт в пределах локальной сети объекта — там достаточно любого IP по DHCP. Для доступа из внешнего интернета нужен либо статический/белый IP на объекте с проброшенным портом 502, либо VPN до локальной сети — это вопрос сетевой инфраструктуры, а не самого модуля.
Можно ли управлять реле через браузер без Modbus TCP?
Да — DRM88ERv3, DRM88ER-Black и ERA12ER имеют встроенный WEB-сервер с конфигурируемой страницей управления. Modbus TCP нужен, только если реле интегрируется со SCADA, ПЛК или сторонним ПО.
Сколько устройств можно объединить в одну систему управления реле через Modbus TCP?
Ограничение задаёт не протокол, а сетевая инфраструктура — Modbus TCP не имеет жёсткого лимита на число устройств, в отличие от Modbus RTU, где адресация SlaveID укладывается в один байт (до 247 адресов). У RTU есть и отдельный физический предел нагрузки на линию без повторителей — от 32 устройств на стандартных приёмопередатчиках до 256 на современных микросхемах (1/8 unit load). На практике объекты на десятки модулей и сотни каналов управляются с одного пульта SCADA.
Что произойдёт с реле, если пропадёт интернет?
Модуль продолжает работать по последнему заданному состоянию и по встроенным сценариям/алгоритмам — они хранятся в самом устройстве, а не в облаке. Удалённое управление возобновится, как только восстановится связь; локальное управление (кнопки, входы, RS-485) от интернета не зависит вовсе.
Нужно ли отдельное ПО на стороне клиента для настройки?
Нет — регистры, сценарии и WEB-интерфейс настраиваются через встроенный конфигуратор модуля прямо в браузере, без установки ПО.
Защищено ли управление реле через интернет — нужен ли пароль?
Да, но по-разному на каждом канале. WEB-интерфейс и MQTT защищены логином и паролем: у WEB — два уровня доступа (пользователь видит только страницу управления, администратор — все настройки), у MQTT — отдельная авторизация на подключение к брокеру. Modbus TCP в чистом виде пароль не запрашивает — это особенность самого протокола, — но у модуля есть список «белых» IP-адресов: отвечать по Modbus TCP он будет только тем, кто в списке, остальным — тишина. Открывать порт 502 наружу без ограничения по адресам или VPN не стоит.
Итоги
Реле через интернет по Modbus TCP уже работает на реальных объектах — можно ставить в щит сейчас, не дожидаясь пилотных проектов или новых версий оборудования.
DRM88ERv3 и ERA12ER закрывают задачи от одиночного щита с восемью каналами до диспетчеризации на десятки модулей — с тем же протоколом и той же логикой адресации на любом масштабе.
