MDL44ER-U 4х канальный диммер регулятор 0-10В, ШИМ

MDL44ER-U 4х канальный диммер регулятор 0-10В, ШИМ.

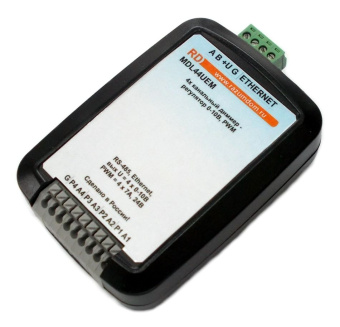

Модуль представляет собой устройство в корпусе микромодуля с 9 выходами, 4 выхода 0-10В, 4 выхода ШИМ и общий провод. Размер корпуса Ш 62мм х В 26мм х Д 88мм.

Имеет интерфейсы управления:

• Ethernet по протоколу MODBUS TCP;
• встроенный WEB сервер для управления через WEB браузер;
• RS-485 по протоколу MODBUS RTU.

Питание модуля от постоянного напряжения 10-24 В. Потребляемая мощность 0.6 Вт (12В, 0.05А).

Управление модулем возможно через Ethernet или RS-485 с контроллера Rabbit, LM2 или ПК командами по протоколу MODBUS RTU или MODBUS TCP. Управление так же возможно с ПК, планшета или смартфона через WEB браузер через WEB страницу в модуле.

Модуль имеет выходы:

• 4 выхода по напряжению 0-10В. Напряжение 0-10В формируется на ОУ относительно общего выхода, макс вых ток 20мА. Выходы предназначены для управления приводами и регуляторами с интерфейсом 0-10 В.
• 4 выхода ШИМ. На выходе N канальные МОП транзисторы в ключевом режиме могут коммутировать до 3А 30В.

DDL44ER-UP - выходы по напряжению 0-10В и выходы ШИМ до 3А 30В;

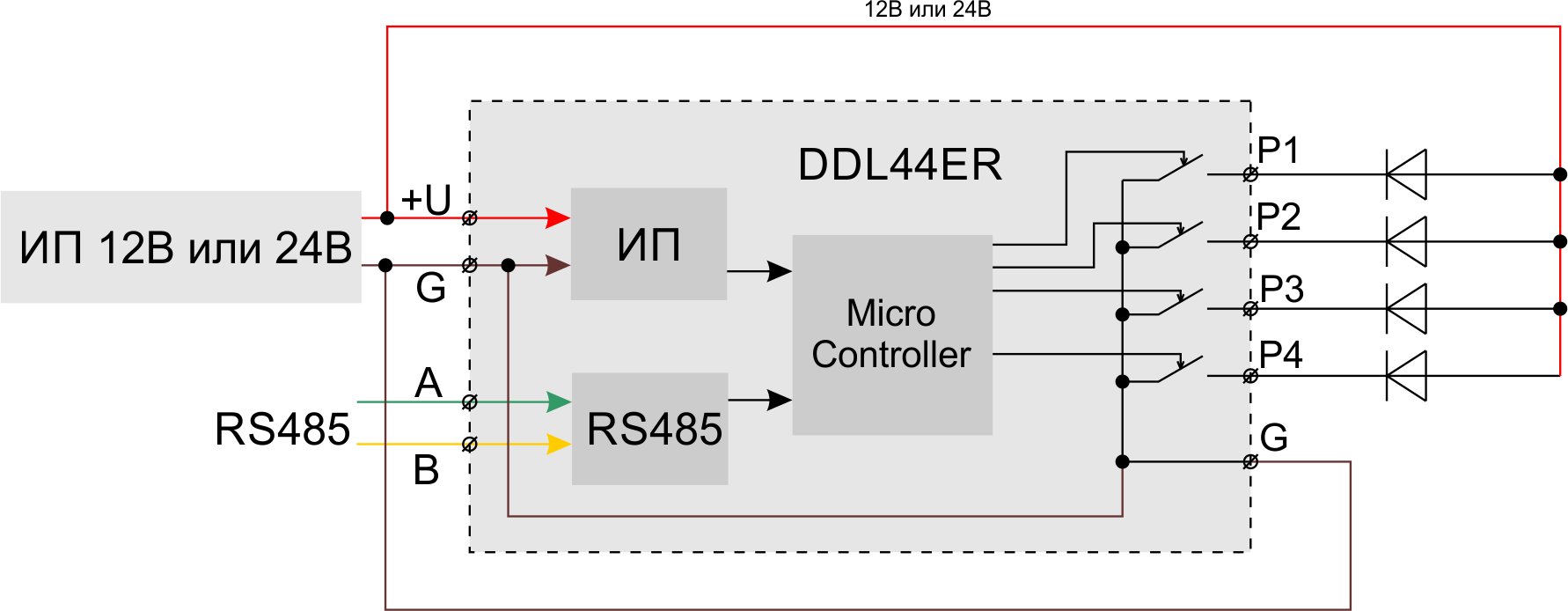

Транзисторы коммутируют вывод на общий провод, а нагрузка подключается к питанию (5В, 12В, 24В).

Выходы по напряжению и выходы ШИМ подключены параллельно к одним и тем же четырем выходам микроконтроллера. Т.е. у микроконтроллера используется всего 4 выхода, а не 8 выходов. Управление каждым выходом может быть независимое или одновременное.

У модуля есть по два выхода на каждый из 4х каналов. Импульсный ШИМ (PWM) и напряжение 0-10В. Работают они одновременно.

PWM (ШИМ) - это ключи на MOSFET транзисторах. Они коммутируют выход на минус питания. Максимальное напряжение на ключах 30В и максимальный ток по 3А на канал. Если выход модуля оставить свободным, то на выходе не будет никакого напряжения, оно подаётся через нагрузку. Напряжение на нагрузке может быть отличное от напряжения питания модуля. Например, 5В, 12В или 24В.

У светодиодной ленты RGB общий это плюс питания и подключается к питанию 12 или 24В, в завистмости от ленты.

Выход ленты каждого канала это минус и подключается к модулю, затем через внутренний транзистор он коммутируктся к минусу питания. Если выход модуля оставить свободным, то на нём не будет никакого напряжения.

Выход напряжения 0-10В формируется из сигнала ШИМ, который идет с микроконтроллера и сделан на операционном усилителе. При 0 скважности на выходе будет 0В, при 100% скважности на выходе будет 10В. Максимальный ток на выходе 20mA.

Кроме яркости каждого из каналов RGB есть ещё общая яркость. Чтобы получить яркость канала нужно:

(яркость канала 0-255) * (общую яркость - 0-100%) / 255

Если общая яркость будет 0, то ничего светиться не будет. Если яркость одного канала будет 0, то светиться не будет только этот канал.

Для задания адреса и настройки модуля скачайте и запустите программу RD Control Modbus v3.0.

Программа позволяет настроить модуль и проверить его работоспособность.

Для программирования параметов MODBUS скачайте программу http://www.modbustools.com/. Она триальная, но она позволяет послать команду по адресу 0 slave ID.

Ещё одна программа http://www.focus-sw.com/fieldtalk/modpoll.html. Она бесплатная, но не может посылать команды по 0 адресу.

После изменения адреса Modbus не забывайте переподать питание, чтобы поменялся адрес Modbus.

Ответа на широковещательный адрес 0 не будет, чтобы небыло конфликтов со всех подключенных к шине модулей.

Пример программирования адреса Modbus RTU описан в блоге.

Для управления яркостью светодиодного светильника нужно модуль подключить к управляемому по напряжению 0-10 В источнику тока светодиодного светильника.

Расшифровка обозначения: M - микромодуль, D - диммер, L - серия LED, 4 - модификация, 4 - количество каналов выходов, U - выход по напряжению, E - интерфейс ETHERNET, M - протокол MODBUS.
