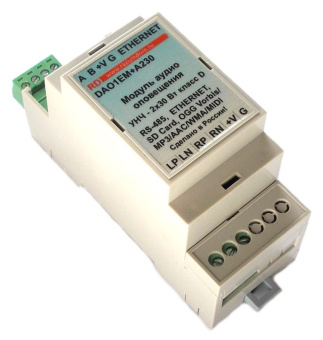

DAO1EM-A Модуль аудио оповещения с УНЧ

Модуль аудио оповещения DAO1EM-A (Amplifier) предназначен для воспроизведения звуковых файлов с установленной SD карты памяти.

Модуль имеет следующие особенности:

• воспроизводит звуковые файлы с установленной на палате SD или SDHC карты памяти объемом до 32 Гб;
• воспроизводит 250 звуковых файлов, предварительно записанных в память;
• команды воспроизведения приходят по интерфейсу RS-485 по протоколу Modbus RTU или через Ethernet по Modbus TCP;
• в модуле установлен аппаратный декодер аудио файлов, который воспроизводит файлы следующих форматов: MP3;
• модуль имеет встроенный УНЧ класса D мощностью до 30 Вт;
• выход аудио сигнала на две акустические системы стерео по мостовой схеме, т.е. отдельно минус и плюс, не связанные с общим проводом;
• питание УНЧ подключается отдельно и может быть в диапазоне 5…12В. Питание модуля может быть в диапазоне 5…24В. GND питания модуля и питания усилителя гальванически связаны внутри блока;
• модуль подключается к шине RS485 по 4 проводному кабелю, включая питание;
• модуль может работать совместно с контроллерами, поддерживающими протокол команд MODBUS;
• Установка в электрощит на DIN рейку шириной 2DIN;

Последовательность действий для воспроизведения следующая:
1. Необходимо взять карту памяти SDHC объёмом от 1Gb до 32Gb, объём 32Gb не поддерживается.
2. С помощью ПК записать на карту памяти аудио файлы в формате MP3.
3. Имя файлов должно быть: 1.mp3, 2.mp3, ... 250.mp3. Имена могут быть другие, но в формате DOS длиной 8 латинских символов.
Файлы должны быть записаны в корневом каталоге. Вложенные папки не поддерживаются.
4. Вставить карту в модуль, подключить шину RS485, Ethernet, аудио выход, включить питание, установить адрес.
5. Воспроизведение файла возможно 3 вариантами:
5.1. Первый вариант. Открыть в браузере страницу модуля. В строке запроса URL адреса вписать 192.168.1.200.
На странице выбрать язык русский, на странице управления в перечне выбрать имя файла, нажать кнопку PLAY и установить нужный уровень громкости.
5.2. Второй вариант. Установить имя файла для воспроизведения. В регистры HR103 - HR115 записать имя файла кодами символов из таблицы ASCII. Таблица кодов описана ниже. Например: файл 123.MP3 будет выглядеть так:
HR103 = 49 (код символа 1),
HR104 = 50 (код символа 2),
HR105 = 51 (код символа 3),
HR106 = 46 (код символа .),
HR107 = 77 (код символа M),
HR108 = 80 (код символа P),
HR109 = 51 (код символа 3)
В регистр HR101 записать значение 1 - воспроизведение. Начнется воспроизведение, по окончании значение 1 поменяется на значение 0.
Для воспроизведения файла 120.MP3 необходимо поменять в регистре HR105 код символа 3 на код символа 0, т.е. вписать значение 48. Остальные регистры останутся прежними и будут сохраняться до отключения питания. При изменении файла 9.MP3 на 10.MP3 символы расширения файла сдвинутся. Для упрощения изменения имени в регистрах, имена можно дополнить нулями, например, 09.MP3, 10.MP3.
5.3. Третий вариант. Записать файлы с цифровыми именами, например, 10.MP3.
Командой записи в регистр COIL 10 записать значение 1. Начнет воспроизводиться файл с именем совпадающим с номером регистра COIL.
6. Установить общую громкость в регистре HR126 или на странице модуля сдвинуть слайдер.

Установка уровня громкости производится в регистрах HR126. Регулировка громкости не линейная, а логарифмическая, поэтому до среднего значения 128 уровень громкости почти не поднимается. Диапазон значений от 120 до 254. При значении 120 уровень будет минимальный, а при значении 254 уровень будет максимальны. При отключении питания и последующего включения уровень громкости сбрасывается на значение 230.

Для модуля можно установить любой IP адрес. Устанавливается в регистрах, например: HR2=0x10AC и HR3=0x5571 (172.16.113.85). Установить маску, например: HR4=0xFFFF и HR5=0x00FE (255.255.254.0). Установить шлюз, например: HR6=0x10AC и HR7=0x4D70 (172.16.112.77). Затем записать в регистр HR120 значение 1. Отключить и снова включить питание модуля. Модуль будет работать с другим IP адресом.

   Карта памяти для взаимодействия с использованием данных и команд, функция Holding Registers:

Регистр	Описание регистра
0	Адрес устройства на шине ModBus RTU и ModBus TCP. По умолчанию, адрес устройства -  34
1	зарезервировано. Параметры шины не меняются
2,3	IPv4 адрес устройства. При  нулевом значении данного параметра используется DHCP для получения параметров сети. 2 - 192+168*256=43200 (A8C0) 3 - 0 +200*256=51200 (C800)
4,5	IPv4 маска под сети устройства 4 - 255+255*256=65535 (FFFF) 5 - 255 +0*256=255 (00FF)
6,7	IPv4 адрес шлюза 6 - 192+168*256=43200 (A8C0) 7 - 0 +7 *256=1792 (0700)
8-9	дополнительный IPv4 адрес устройства, для которого разрешено управление по ModBus TCP. Возможно задание широковещательных адресов вида — 192.168.1.255 8 - 192+168*256=43200 (A8C0); 9 - 0 +201*256=51456 (C900)
10-11	дополнительный IPv4 адрес
12-13	дополнительный IPv4 адрес
14-15	дополнительный IPv4 адрес
16-17	дополнительный IPv4 адрес
18-19	дополнительный IPv4 адрес
20-21	дополнительный IPv4 адрес
22-23	дополнительный IPv4 адрес
24-25	дополнительный IPv4 адрес
26-27	дополнительный IPv4 адрес
100	Status, значение 0, не нулевое значение сигнализирует об ошибке модуля
101	PlayState,  0 - стоп, 1 - воспроизведение, 2 - пауза
102	PlayStatus, значение 0, не нулевое значение сигнализирует об ошибке воспроизведения файла (1- ошибка памяти, 2 — файл не найден, 5 — ошибка конфигурации)
103- 115	13 регистров: FileName, имя файла (каждая буква в отдельном регистре) в формате DOS 8.3 кодами ASCII.  Для потокового вещания это поле будет пустым
120	Командный регистр. Может иметь следующие значения: 1. Запись текущей конфигурации в EEPROM. Установите регистр в значение 1, по окончании записи значение регистра измениться на 0. 2. Сброс контроллера. 3. Загрузить файл с FTP сервера на SD карту. Имя файла должно быть загружено в поле  FileName, директория в  SourceDir. ВНИМАНИЕ Загрузка файла прекратит воспроизведение, также при попытке воспроизведения во время загрузки — загрузка прервется!
121	регистр результата выполнения  команды заданной в регистре 120, не нулевое значение соответствует ошибке выполнения команды
126	Общая громкость
200	FileSource, источник: 0 - SD карта, 1 - FTP сервер, 2 - потоковое вещание в формате «Shoutcast Internet Radio»
201	PlayMode, режим воспроизведения: 0 – одиночный, 1- повтор
202- 301	100 регистров: SourceDir, каталог (каждая буква в отдельном регистре). В текущей версии, только для FTP и потокового вещания. Формат строки:  FTP — вида «/path/to/directory», потоковое вещание — вида «IP address:Port/Path»например «80.237.210.79:80/»
400- 401	IPv4 адрес FTP сервера
402- 421	20 регистров: имя пользователя, для подключения к FTP серверу (каждая буква в отдельном регистре)
422- 441	20 регистров: пароль пользователя, для подключения к FTP серверу (каждая буква в отдельном регистре)

Таблица кодов символов ASCII

DEC	OCT	HEX	BIN	Symbol	HTML Number	HTML Name	Description
32	040	0x20	00100000		& #32;		Space
33	041	0x21	00100001	!	& #33;		Exclamation mark
34	042	0x22	00100010	"	& #34;	& quot;	Double quotes (or speech marks)
35	043	0x23	00100011	#	& #35;		Number
36	044	0x24	00100100	$	& #36;		Dollar
37	045	0x25	00100101	%	& #37;		Procenttecken
38	046	0x26	00100110	&	& #38;	& amp;	Ampersand
39	047	0x27	00100111	'	& #39;		Single quote
40	050	0x28	00101000	(	& #40;		Open parenthesis (or open bracket)
41	051	0x29	00101001	)	& #41;		Close parenthesis (or close bracket)
42	052	0x2A	00101010	*	& #42;		Asterisk
43	053	0x2B	00101011	+	& #43;		Plus
44	054	0x2C	00101100	,	& #44;		Comma
45	055	0x2D	00101101	-	& #45;		Hyphen
46	056	0x2E	00101110	.	& #46;		Period, dot or full stop
47	057	0x2F	00101111	/	& #47;		Slash or divide
48	060	0x30	00110000	0	& #48;		Zero
49	061	0x31	00110001	1	& #49;		One
50	062	0x32	00110010	2	& #50;		Two
51	063	0x33	00110011	3	& #51;		Three
52	064	0x34	00110100	4	& #52;		Four
53	065	0x35	00110101	5	& #53;		Five
54	066	0x36	00110110	6	& #54;		Six
55	067	0x37	00110111	7	& #55;		Seven
56	070	0x38	00111000	8	& #56;		Eight
57	071	0x39	00111001	9	& #57;		Nine
58	072	0x3A	00111010	:	& #58;		Colon
59	073	0x3B	00111011	;	& #59;		Semicolon
60	074	0x3C	00111100	<	& #60;	& lt;	Less than (or open angled bracket)
61	075	0x3D	00111101	=	& #61;		Equals
62	076	0x3E	00111110	>	& #62;	& gt;	Greater than (or close angled bracket)
63	077	0x3F	00111111	?	& #63;		Question mark
64	100	0x40	01000000	@	& #64;		At symbol
65	101	0x41	01000001	A	& #65;		A
66	102	0x42	01000010	B	& #66;		B
67	103	0x43	01000011	C	& #67;		C
68	104	0x44	01000100	D	& #68;		D
69	105	0x45	01000101	E	& #69;		E
70	106	0x46	01000110	F	& #70;		F
71	107	0x47	01000111	G	& #71;		G
72	110	0x48	01001000	H	& #72;		H
73	111	0x49	01001001	I	& #73;		I
74	112	0x4A	01001010	J	& #74;		J
75	113	0x4B	01001011	K	& #75;		K
76	114	0x4C	01001100	L	& #76;		L
77	115	0x4D	01001101	M	& #77;		M
78	116	0x4E	01001110	N	& #78;		N
79	117	0x4F	01001111	O	& #79;		O
80	120	0x50	01010000	P	& #80;		P
81	121	0x51	01010001	Q	& #81;		Q
82	122	0x52	01010010	R	& #82;		R
83	123	0x53	01010011	S	& #83;		S
84	124	0x54	01010100	T	& #84;		T
85	125	0x55	01010101	U	& #85;		U
86	126	0x56	01010110	V	& #86;		V
87	127	0x57	01010111	W	& #87;		W
88	130	0x58	01011000	X	& #88;		X
89	131	0x59	01011001	Y	& #89;		Y
90	132	0x5A	01011010	Z	& #90;		Z
91	133	0x5B	01011011	[	& #91;		Opening bracket
92	134	0x5C	01011100	\	& #92;		Backslash
93	135	0x5D	01011101	]	& #93;		Closing bracket
94	136	0x5E	01011110	^	& #94;		Caret — circumflex
95	137	0x5F	01011111	_	& #95;		Underscore
96	140	0x60	01100000	`	& #96;		Grave accent
97	141	0x61	01100001	a	& #97;		a
98	142	0x62	01100010	b	& #98;		b
99	143	0x63	01100011	c	& #99;		c
100	144	0x64	01100100	d	& #100;		d
101	145	0x65	01100101	e	& #101;		e
102	146	0x66	01100110	f	& #102;		f
103	147	0x67	01100111	g	& #103;		g
104	150	0x68	01101000	h	& #104;		h
105	151	0x69	01101001	i	& #105;		i
106	152	0x6A	01101010	j	& #106;		j
107	153	0x6B	01101011	k	& #107;		k
108	154	0x6C	01101100	l	& #108;		l
109	155	0x6D	01101101	m	& #109;		m
110	156	0x6E	01101110	n	& #110;		n
111	157	0x6F	01101111	o	& #111;		o
112	160	0x70	01110000	p	& #112;		p
113	161	0x71	01110001	q	& #113;		q
114	162	0x72	01110010	r	& #114;		r
115	163	0x73	01110011	s	& #115;		s
116	164	0x74	01110100	t	& #116;		t
117	165	0x75	01110101	u	& #117;		u
118	166	0x76	01110110	v	& #118;		v
119	167	0x77	01110111	w	& #119;		w
120	170	0x78	01111000	x	& #120;		x
121	171	0x79	01111001	y	& #121;		y
122	172	0x7A	01111010	z	& #122;		z
123	173	0x7B	01111011	{	& #123;		Opening brace
124	174	0x7C	01111100	|	& #124;		Vertical bar
125	175	0x7D	01111101	}	& #125;		Closing brace
126	176	0x7E	01111110	~	& #126;		Equivalency sign — tilde
127	177	0x7F	01111111		& #127;		Delete
DEC	OCT	HEX	BIN	Symbol	HTML Number	HTML Name	Description
