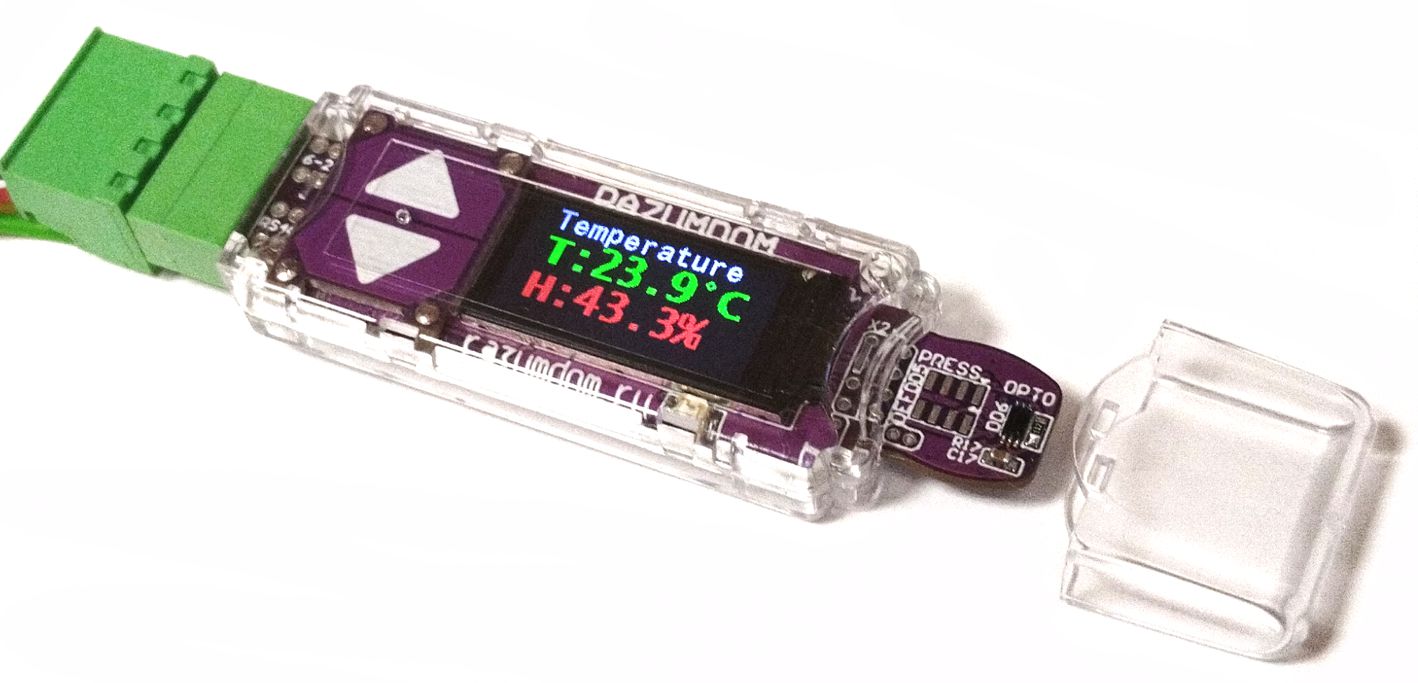

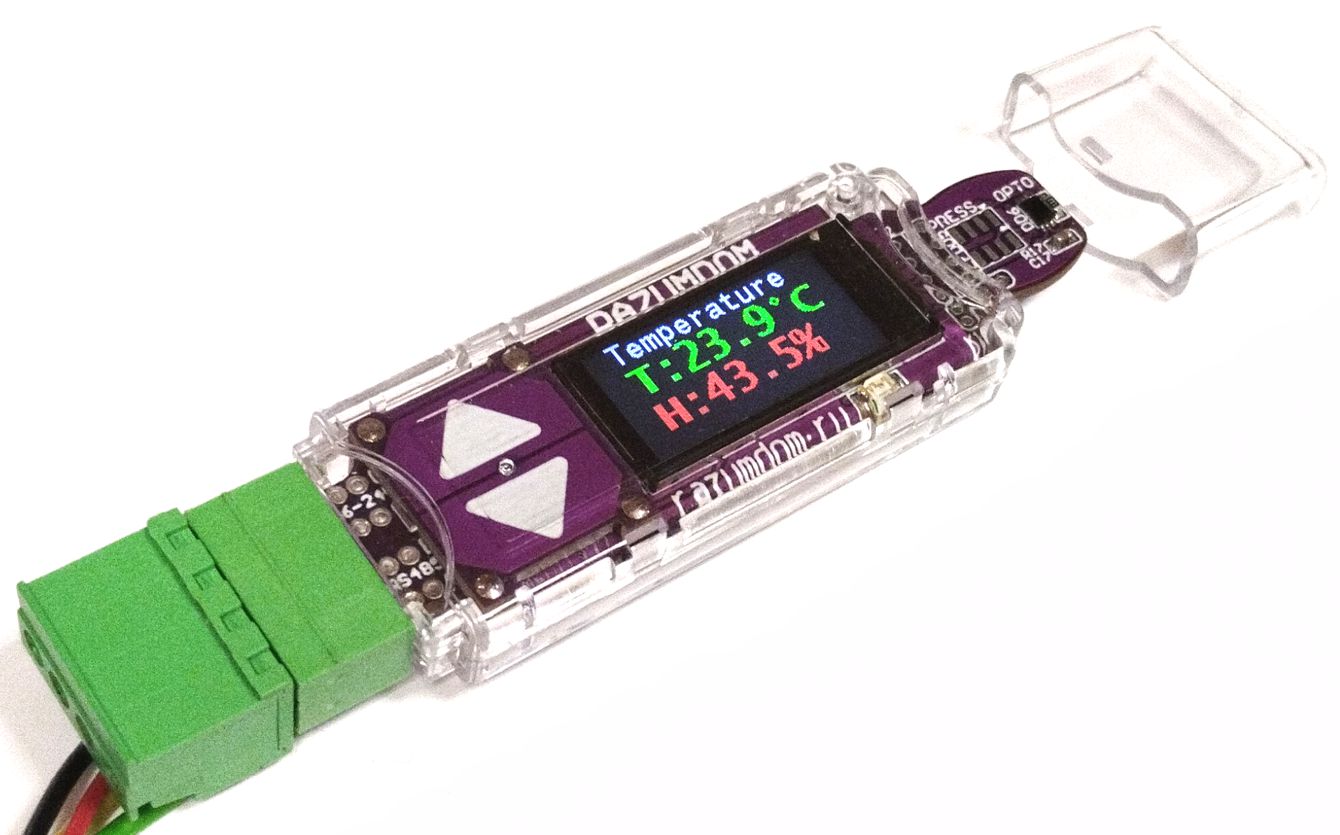

MSU71RDHTL Датчик температуры, влажности, освещенности с дисплеем, RS485

Датчик температуры, влажности, освещенности, IPS дисплеем и интерфейсом RS485.

Модули предназначены для создания систем телеметрии. Модули предназначены для измерения цифровых сигналов сенсоров.
Источником цифрового сигнала является цифровой I2C встроенный датчик температуры, влажности, освещенности.
Модуль производит сбор, обработку и передачу этих данных в контроллер или ПК по шине RS-485 по протоколу Modbus RTU.
Модули имеют следующие особенности:
- встроенный датчик температуры и влажности;
- диапазон измерений температуры: от -40 до +85 °C;
- диапазон измерений относительной влажности: от 10 % до 99 %;
- пределы допускаемой абсолютной погрешности измерений температуры: ±1 °С;
- пределы допускаемой абсолютной погрешности измерений относительной влажности: ±4 %. Сенсор SHT20;
- дискретность отчета измерений температуры: 0,1 °C;
- дискретность отчета измерений относительной влажности: 0,1 %;
- встроенный датчик освещенности. Используется сенсор BH1750;
- пределы измерения освещенности от 0 до 32000 Люкс;
- пределы допускаемой абсолютной погрешности измерений освещенности: ±10 Люкс;
- дискретность отчета измерений освещенности: 1 Люкс;

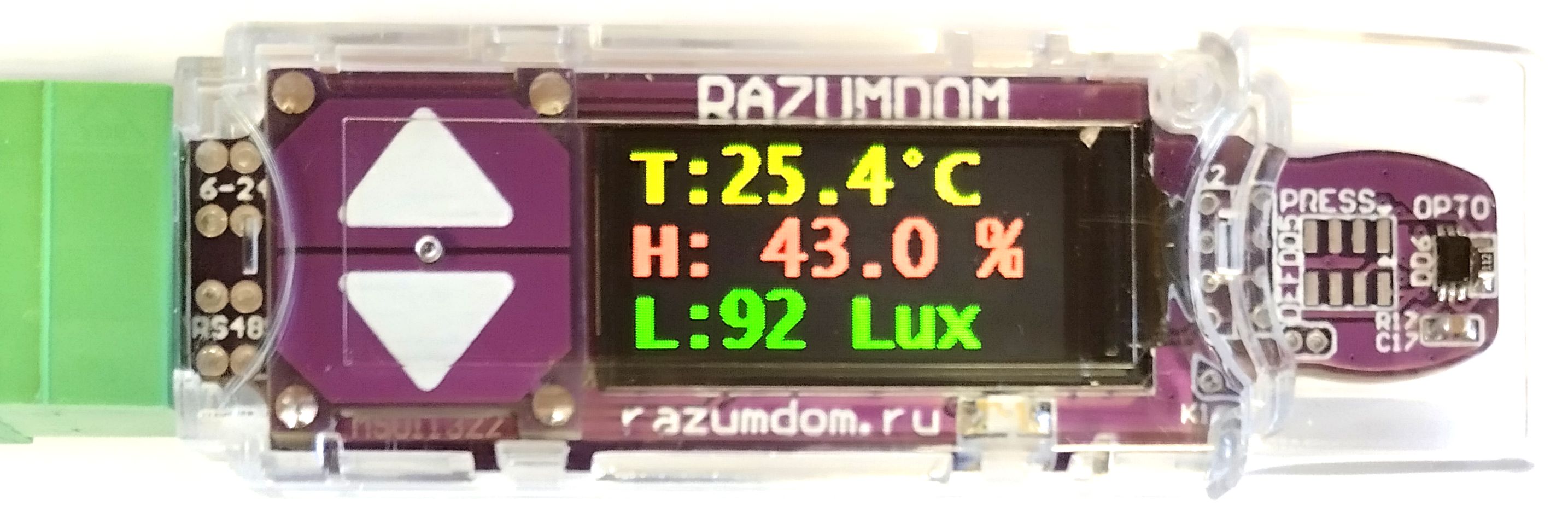

- встроенный цветной IPS дисплей 160х80 точек;
- индикация от 1 до 3х параметров одновременно;
- встроенные часы реального времени;
- индикация времени и даты;
- индикация графика изменения измеренного параметра во времени;
- модуль подключается к шине RS485 по 4 проводному кабелю, включая питание;
- модуль поддерживает протокол обмена: MODBUS RTU;
- индикация работы шины RS485 и кнопка переключения режимов;
- автоматический расчет коэффициентов датчиков;
- встроенные алгоритмы взаимодействия и пересчета значений;
- расчет среднего значения, поиск мин и макс, сложение или умножение двух значений, определение пороговых значений, расчет различных параметров: точки росы, вероятности заморозка и другие арифметические и логические действия.
- модуль может работать совместно с контроллерами: «RD» или промышленными контроллерами;
- питание модуля от 6В до 25В.
Рекомендуемое напряжение питания 12В.

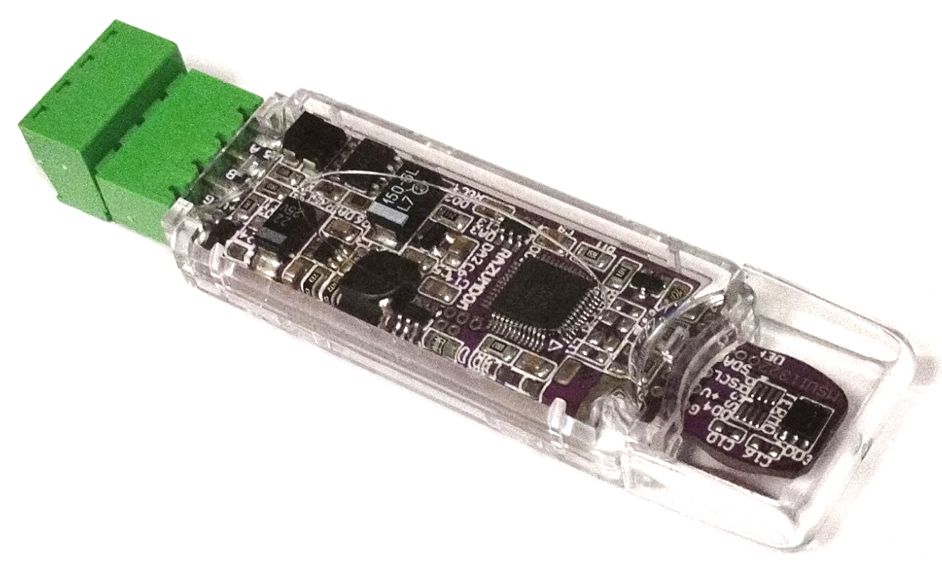

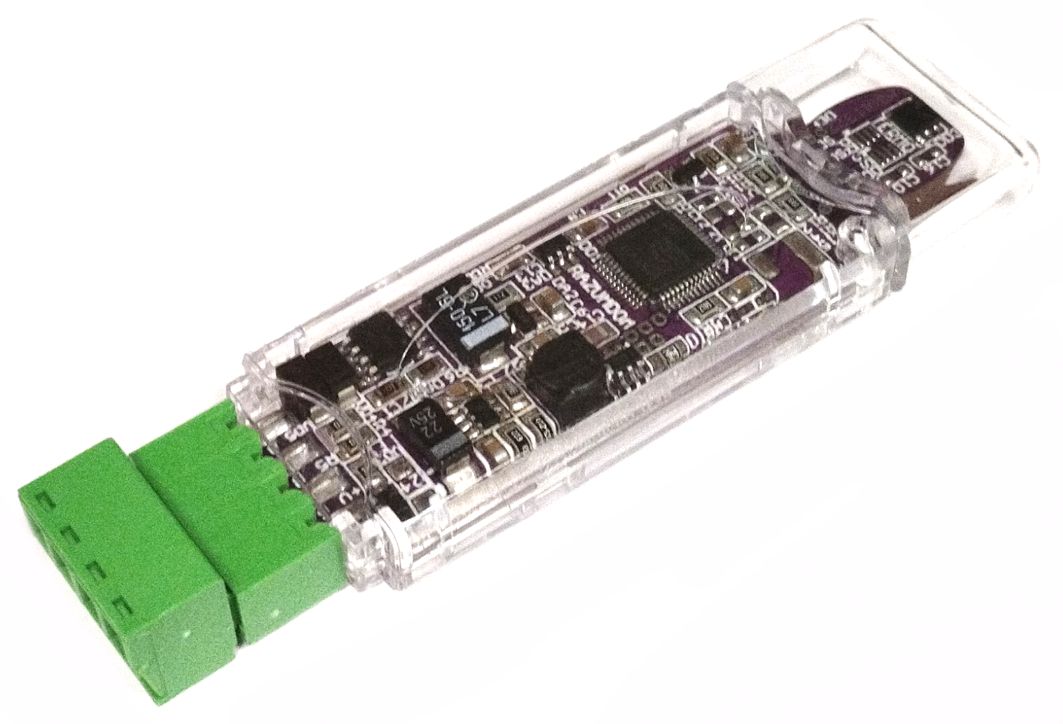

Датчики встроенные цифровые и уже припаяны на плату.
Модификация модуля представляют собой базовую версию MSU71R и дополнительные компоненты: дисплей – D; датчик температуры и влажности - HT; датчик освещенности - L.
