Хорошая система оповещения мгновенно сообщает о нештатной ситуации, даёт время отреагировать и предотвращает проблемы — от завода до офиса и городской площади.
Коротко:
- Системы оповещения делятся на промышленные (заводы, склады), уличные (парки, площади) и локальные (здания, офисы). У каждого типа свои требования к защите и громкости.
- Автоматизированные системы запускает оператор через пульт или приложение, автоматические — датчики, расписание или сигналы других систем без участия человека.
- Модуль DAO2ERA — компактное устройство на Modbus для воспроизведения звуковых файлов с карты памяти, встроенный усилитель до 30 Вт на 2 канала, до 250 файлов.
- Интеграция со смежными системами (пожарная автоматика, СКУД, ПЛК) идёт через протокол Modbus по единому списку кодов сообщений.
- Для оповещения о ЧС (ГОЧС) важны резерв питания, регулярное тестирование и связь с региональными центрами.
Системы оповещения помогают людям, обеспечивают порядок в процессах и в критических случаях спасают жизни. В этой статье разберём, как они устроены в разных местах — от заводов до офисов и городов.
Зачем нужны системы оповещения
Системы оповещения играют критическую роль в обеспечении безопасности и эффективности технологических процессов на самых разных объектах — от заводов до городских и общественных учреждений. Они снижают риски, минимизируя время реакции на возможные аварии или неполадки, что существенно предотвращает последствия технологических сбоев и чрезвычайных ситуаций.
На производственных предприятиях эти системы защищают людей, своевременно информируя о пожаре, утечке опасных газов или других угрозах, что помогает избежать травм и сохранить жизни. Они поддерживают бесперебойность работы, позволяя оперативно реагировать на сбои в оборудовании и предотвращать поломки, что особенно важно для соблюдения производственных графиков и цепочек поставок.
В городах, офисах и общественных местах системы речевого оповещения обеспечивают коммуникацию с посетителями, сотрудниками и подрядчиками, создавая упорядоченное информирование о текущих событиях, эвакуационных указаниях и изменениях в режиме работы. Это поддерживает дисциплину и повышает уровень безопасности, особенно в местах с массовым пребыванием людей.
Типы систем оповещения
Системы оповещения бывают промышленными, уличными и локальными. Разница — в требованиях к защите оборудования, охвату территории и способу управления.

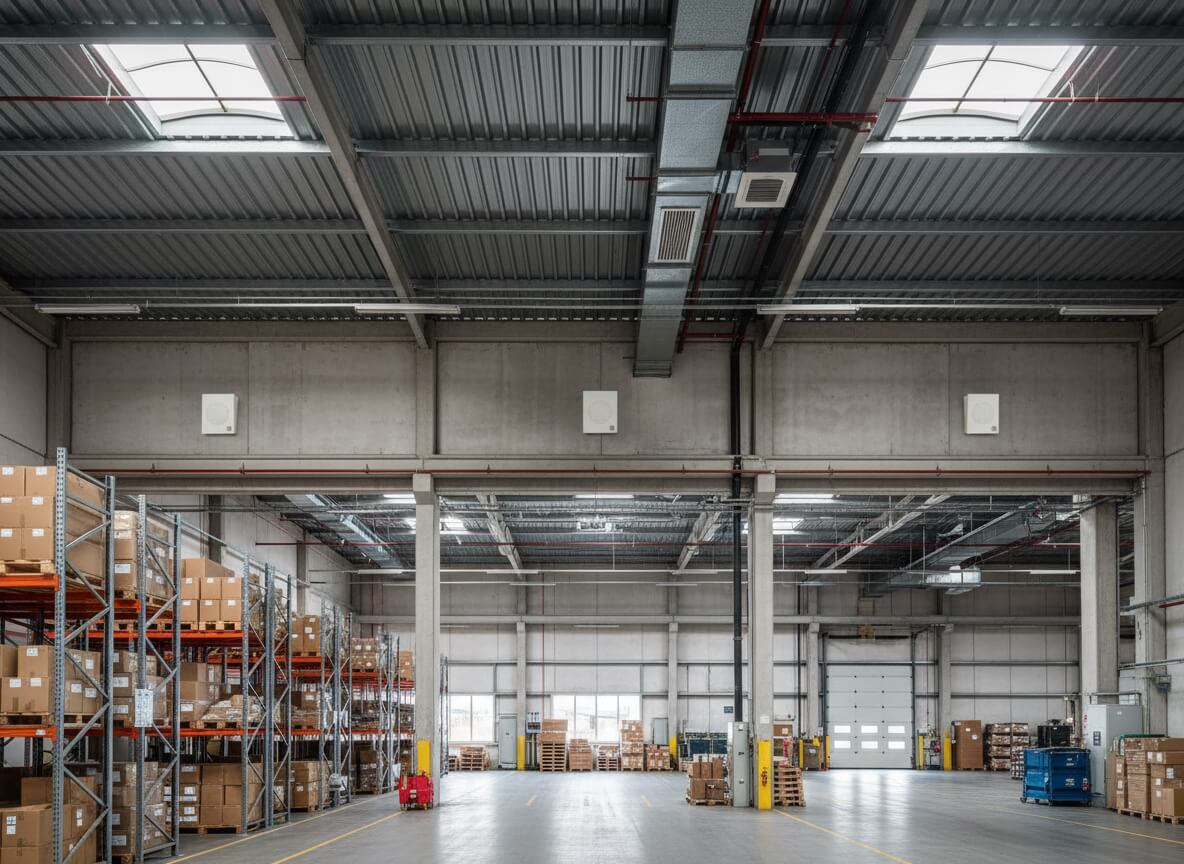

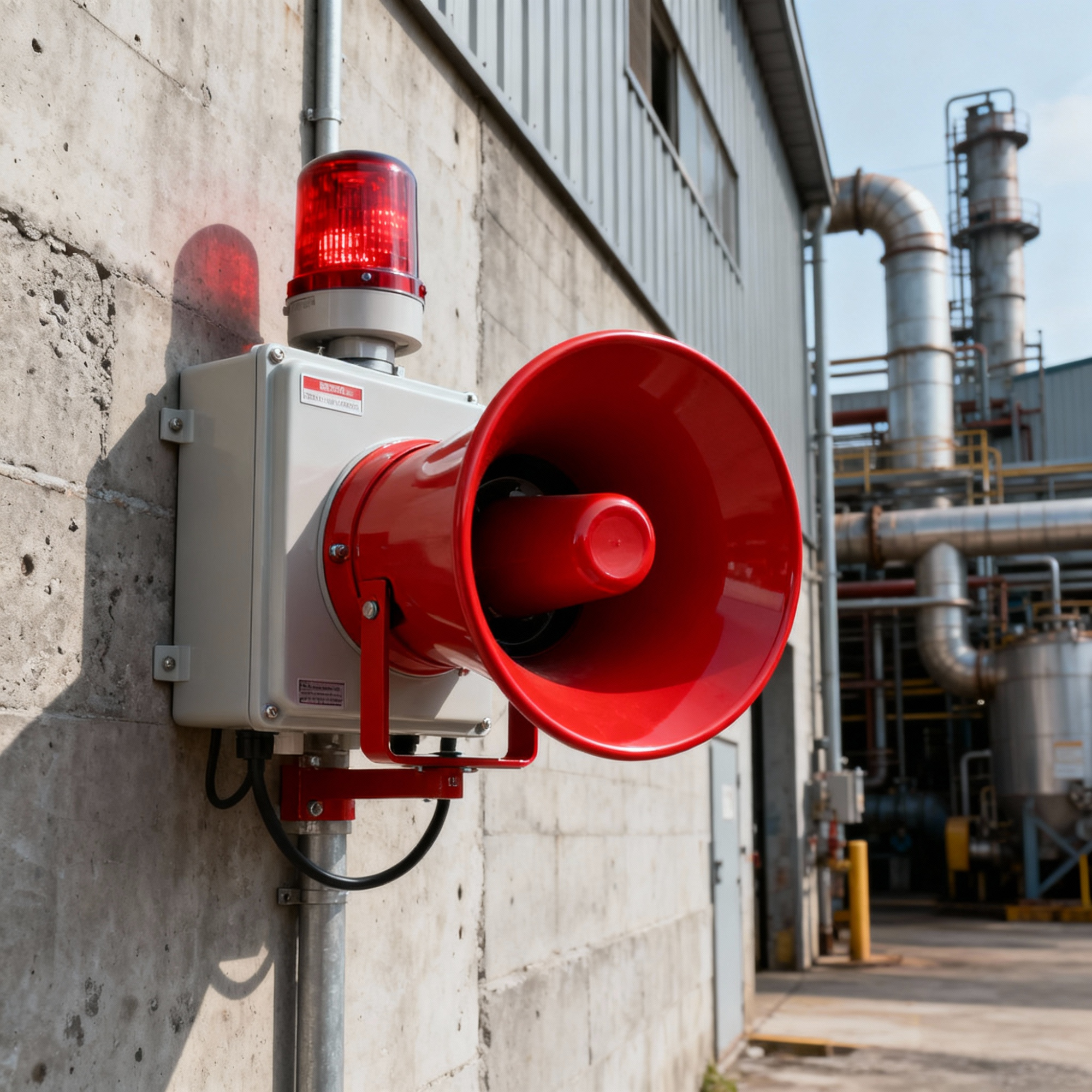

Промышленные системы (для заводов и складов)
Эти системы используют на фабриках, в цехах с круглосуточной работой, на складах и на предприятиях, где процессы не останавливаются. Их цель — быстро оповестить о нештатных ситуациях: когда что-то сломается, протечёт или произойдёт что-то по плану (например, учения по безопасности). Они получают сигналы от датчиков (температуры, давления, газа) и передают через громкие динамики, устойчивые к химии и пыли. Линии часто длинные и разветвлённые.
Основные задачи:
- Предупредить работников о локальных инцидентах рядом с ними.
- Включать автоматические сообщения по расписанию или событиям (например, «Время обеденного перерыва»).
- Помогать в сценариях чрезвычайных ситуаций прямо на месте.

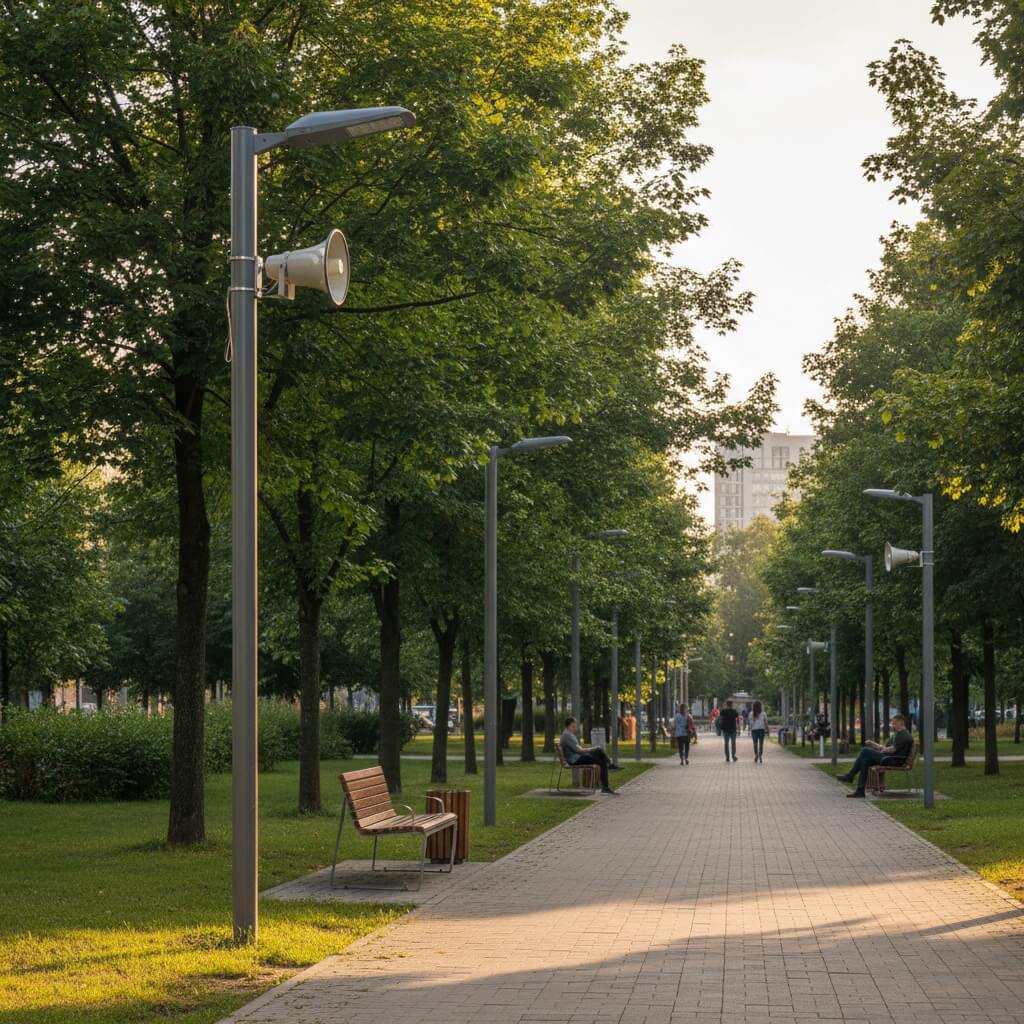

Уличные системы оповещения (для парков, площадей и открытых пространств)
Их устанавливают на открытом воздухе: у предприятий, в парках, кампусе, на вокзалах или у причалов. Главное — чтобы речь была громкой и понятной даже при ветре, шуме или дожде. Используют направленные колонки, защищённые от влаги, и управляют из центра или сети диспетчеров. Часто есть расписание трансляций и возможность проверить систему удалённо.
Требования:
- Защита от воды, солнца и вандалов.
- Достаточно громкий звук на краю зоны покрытия.
- Управление по сети даже на дальних участках.
- Надёжные крепления и корпуса.

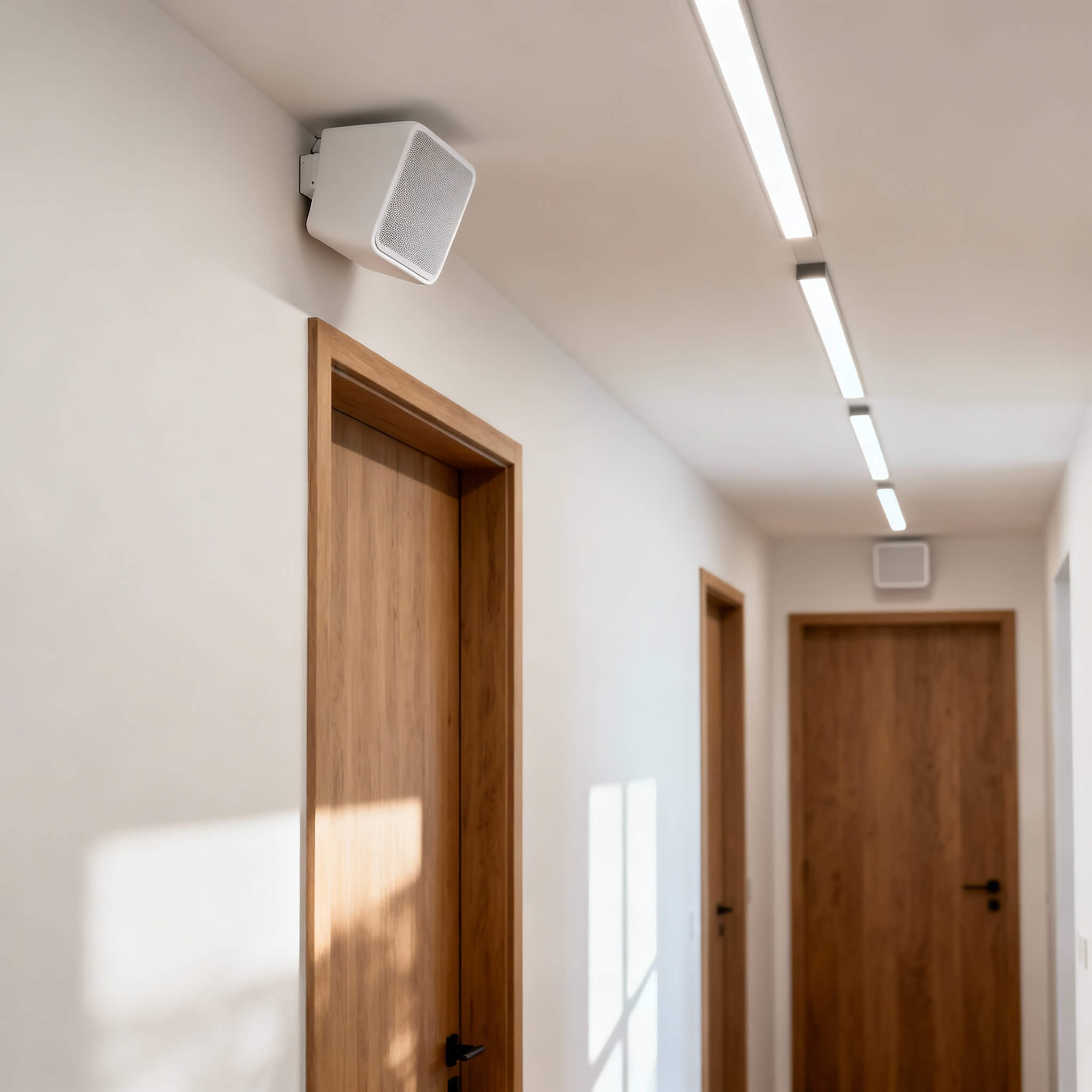

Локальные системы оповещения (в здании, офисах и магазинах)
Эти подходят для бизнес-центров, административных зданий, цехов и торговых центров. Они делят пространство на зоны, учитывают расписания сообщений, служебные объявления и интегрируются с системами контроля доступа. Звуковые устройства — это потолочные, настенные или колонные громкоговорители с нейтральным звуком. Важно, чтобы они красиво вписывались в интерьер и работали при разных шумах.
Требования:
- Точная настройка зон и громкости.
- Хорошая слышимость речи даже при фоне шума.
- Скрытый монтаж, чтобы не портить вид помещения.
Выбор типа системы влияет на оборудование — громкоговорители, усилители и защиту. Правильный подбор помогает сэкономить на проектировании и упрощает использование.
Архитектура и варианты работы
Выбор архитектуры зависит от того, насколько система автономна, кто ей управляет (оператор или алгоритмы) и как она интегрируется с другими системами. Он определяет протоколы связи, методы резервирования каналов, типы и число аппаратуры — и напрямую влияет на сроки и стоимость проекта.
Автоматизированные vs автоматические системы
Автоматизированные требуют участия человека — запускаются через пульт или приложение. Подходят, если нужно проверить ситуацию или выбрать, что сказать: гибко, но зависит от оператора.
Автоматические работают сами по правилам — запускаются датчиками, расписанием или сигналами от других систем. Идеально для быстрых процессов, где не нужно ждать.
Ключевые принципы для обеих:
- Чёткий доступ к управлению (кто что может делать).
- Запись всех событий для отчётов.
- Приоритеты сообщений, если несколько срабатывают сразу.
- Запасные каналы, чтобы ничего не остановилось.
Централизованные, локальные и автономные системы
Централизованные — один центр управляет всем, удобно для больших городов или сетей объектов. Нужны надёжные связи и мониторинг.
Локальные — каждая зона имеет свой контроллер, но они связаны. Если связь оборвётся, зоны продолжают работать. Легко расширять.
Автономные — полностью независимые, например на отдалённом участке. Используют локальные правила от датчиков.
Интеграция с другими системами
Современные системы оповещения на производстве работают вместе с автоматикой завода, системами доступа, охраной и видео — через стандартные протоколы обмена, такие как Modbus. Это позволяет автоматически запускать сообщения по событиям.
Примеры интеграции
- От завода приходит сигнал — включается предупреждение («Технологический процесс начат»).
- При доступе: «Вход разрешён» или «Доступ запрещён».
- Охрана замечает инцидент — добавляются сирены и голосовое сообщение.
Требования к интеграции:
- Единый список кодов сообщений.
- Таблица соответствия сигналов и сообщений.
- Тесты на задержки и приоритеты.
- Логи для проверки реакций.
Оборудование: от управления до звукового воспроизведения
Выбор оборудования зависит от места (завод, улица, здание), расстояний, зон и требований к защите.
Управляющие устройства
Это «мозг» системы — контроллеры, которые обрабатывают сигналы и запускают сценарии. На заводах важно выдерживать шум, иметь диагностику и резервное питание.
Усилители мощности
Для больших расстояний используют 100-вольтовые линии (подключают много колонок), для близких — низкоомные, для лучшего качества звука. Современные усилители экономичны и не греются. На улице и в дальних зонах — 100-вольтовые, в офисах — низкоомные, плюс 20–30% мощности на запас.
Громкоговорители и индикаторы
Выбирают по громкости, частотам, форме и защите. На улице — рупорные с защитой от погоды, в помещениях — скрытые, вписанные в интерьер. Добавляют световые сигналы для визуального дублирования.

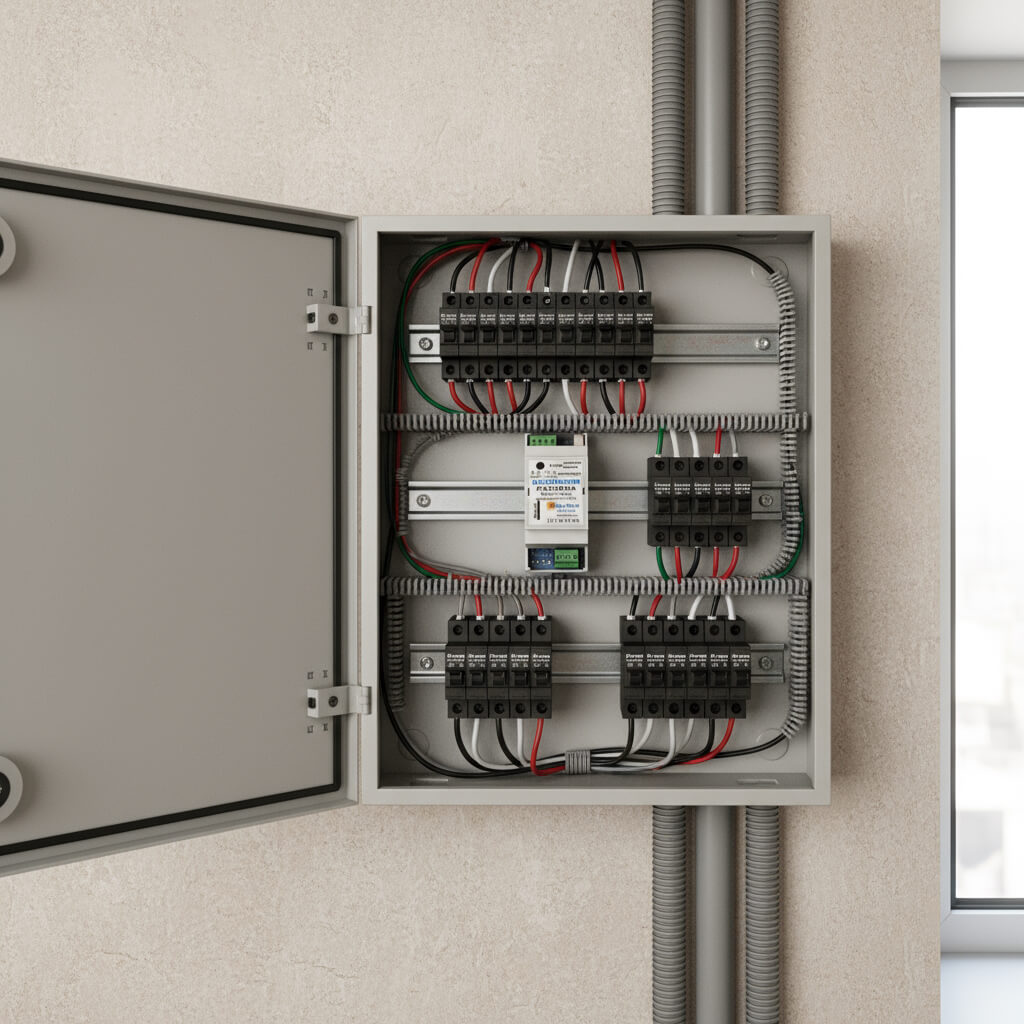

Пример устройства: DAO2ERA
DAO2ERA — компактный модуль для воспроизведения готовых MP3-файлов с карты памяти, управляется по протоколу Modbus. Встроенный усилитель до 30 Вт питает два канала звука. Питается от 5–24 В, монтируется на DIN-рейку, поддерживает до 250 файлов.
Типичные применения: в щите завода — по сигналу ПЛК играет предупреждение; с системой доступа — сообщает о проходе; на удалённом участке — работает без центрального устройства, за счёт компактности и независимости от отдельного контроллера.
Оповещение о чрезвычайных ситуациях (ГОЧС)
Эти системы передают сигналы гражданской обороны, предупреждения о бедствиях персоналу, посетителям и подрядчикам. На предприятиях они связаны с городскими системами, имеют резерв питания и регулярно тестируются. Важны журналы, обслуживание и инструкции для диспетчеров.
Основные требования:
- Связь с региональными центрами.
- Резерв энергии и регулярные проверки работы.
- Записи тестов и доступ для служб.
- Режимы ручного запуска.
Частые вопросы
В чём разница между автоматизированными и автоматическими системами оповещения?
Автоматизированные системы требуют участия человека и запускаются через пульт или приложение — это гибко, но зависит от оператора. Автоматические работают сами по заданным правилам: запускаются датчиками, расписанием или сигналами от других систем, что важно для быстрых процессов без ожидания.
Чем промышленные системы оповещения отличаются от офисных?
Промышленные системы получают сигналы от датчиков (температуры, давления, газа) и используют динамики, устойчивые к химии и пыли, на длинных разветвлённых линиях. Локальные системы для зданий и офисов делят пространство на зоны, интегрируются с контролем доступа и используют потолочные или настенные громкоговорители, вписанные в интерьер.
Что умеет модуль оповещения DAO2ERA?
DAO2ERA — компактный модуль на Modbus для воспроизведения MP3-файлов с карты памяти, со встроенным усилителем до 30 Вт на два канала звука. Питается от 5–24 В, монтируется на DIN-рейку и хранит до 250 звуковых файлов — подходит для установки в щите завода или на удалённом участке без отдельного контроллера.
Как система оповещения интегрируется с другим оборудованием предприятия?
Через стандартные протоколы обмена, такие как Modbus: автоматика завода, системы доступа, охрана и видео передают сигналы, а система оповещения запускает по ним нужное сообщение. Для надёжной работы нужен единый список кодов сообщений, таблица соответствия сигналов и проверки на задержки и приоритеты.
Итоги
Итог: хорошая система оповещения — это результат правильного выбора типа, архитектуры и оборудования под конкретное место. Для больших территорий подойдут зональные или централизованные решения, для отдалённых — автономные с локальной логикой. В зданиях главное — качество звука и гибкость. Модули вроде DAO2ERA упрощают систему, ускоряют внедрение и снижают расходы.
Соблюдение правил безопасности и стандартов гарантирует, что система заработает правильно и поможет в нужный момент.
