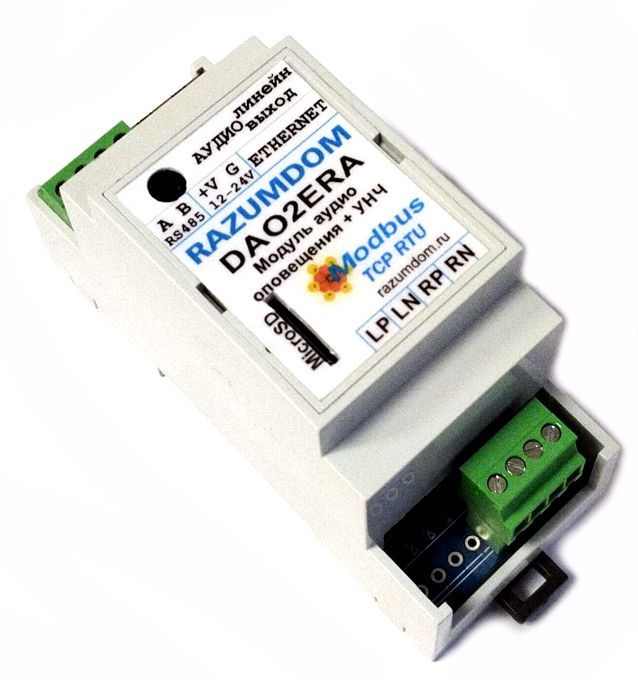

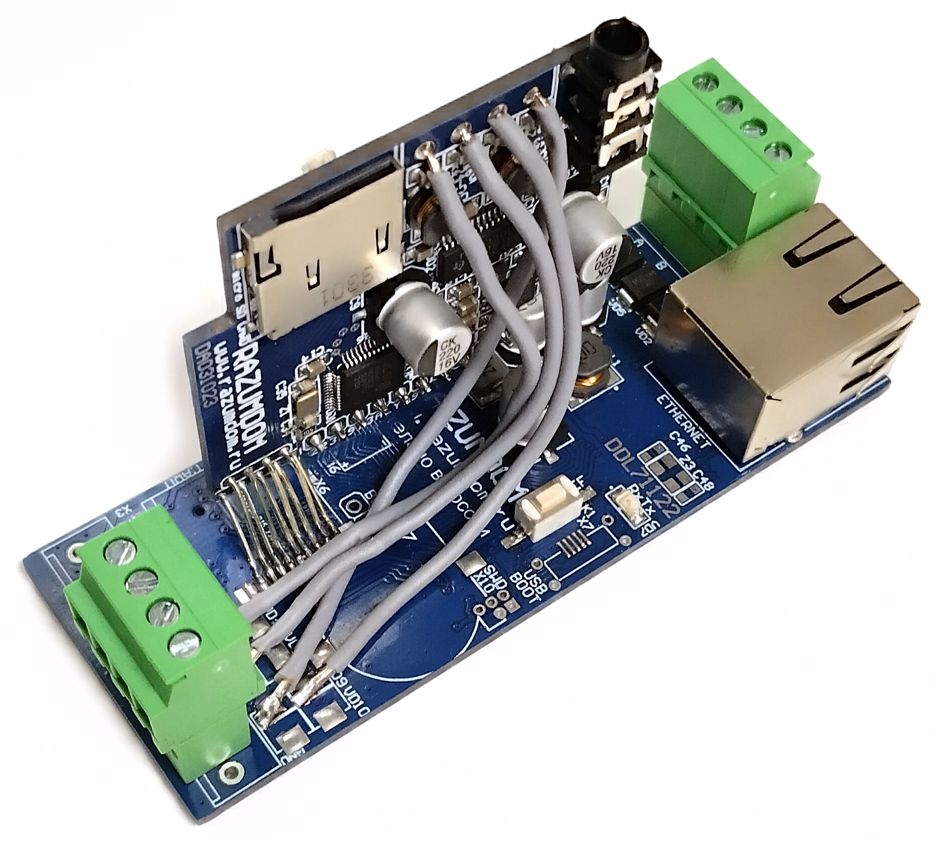

Модуль звукового оповещения DAO2ERA с УНЧ

Модуль аудио оповещения DAO2ERA со встроенным усилителем разработан специально для воспроизведения звуковых файлов с установленной в модуле SD карты памяти.

Решение на этом модуле можно использовать в качестве модуля оповещения или в качестве модули речевого оповещения, а так же может применяться в качестве модуля звукового оповещения в виде самостоятельного устройства или в составе локальных либо распределенных систем.

При необходимости модуль можно использовать в качестве модуля управления оповещением совместно с другими устройствами внутри шкафа автоматики, который может взаимодействовать с другими контроллерами системы оповещения по протоколам обмена данными Modbus RTU, Modbus TCP, HTTP. Используя команды управления или потоковое аудио, модуль можно использовать как адресный модуль речевого оповещения либо для направления по зонам аудио-контента.

Особенности и технические возможности

• Может воспроизводить файлы с установленной SDHC карты емкостью до 32ГБ.
• Поддерживает больше 10000 предварительно записанных треков для быстрого вызова по коду. Количество файлов ограничивается обёмом SD карты и комбинацией имён файлов.
• Можно использовать команды запуска по RS485 (Modbus RTU) или Ethernet (Modbus TCP) или REST API со страницы через GET запрос.
• Встроенный аппаратный декодер воспроизводит MP3 файлы.
• Встроенный УНЧ класса D мощностью до 2х15Вт позволяет воспроизводить звуки на двух акустических системах с достаточной громкостью. Уровень громкости зависит от акустической системы.
• Имеет два выходных канала стерео по мостовой схеме, что увеличивает КПД усилителя.
• Единое питание для управляющей схемы и для усилителя 12....24В.
• Подключение к шине RS485 четырехпроводным кабелем, две линии шины и две линии питания.
• Совместимость с контроллерами, поддерживающими команды по стандарту MODBUS.

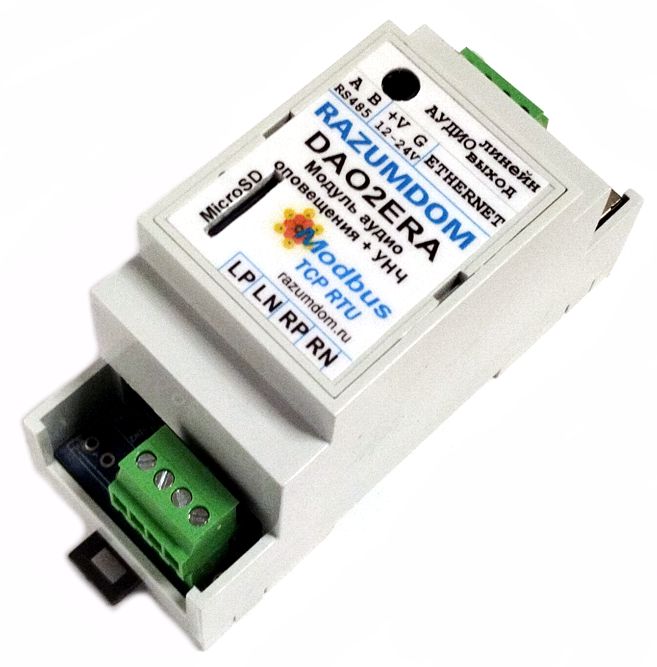

• Может монтироваться на DIN рейку, корпус шириной 2DIN, что позволяет устанавливать модули в электрощиты.

Применение

• Промышленный шкаф АСУ ТП: Используется для локальной трансляции технологических предупреждений по командам от ПЛК. DAO2ERA выступает как адресный модуль речевого оповещения внутри зоны, снижая нагрузку на ПЛК.
• СКУД и службы безопасности: Используется для озвучивания событий доступа, сервисных статусов, регламентных объявлений. В этом решении модуль работает как модуль управления оповещением, принимая коды сообщений от контроллера оповещения.
• Удаленные площадки: насосные, ТП, склады, парковые зоны. Через Modbus TCP модуль может получать команды управления, выполняя роль автономного адресного модуля линий оповещения.
• Объектовое информирование: может озвучивать плановые объявления, звуковые сигналы по расписанию, локальное дублирование централизованной системы, где DAO2ERA интегрируется как модуль звукового оповещения для конкретной зоны.

Преимущества интеграции

• Стандартные протоколы Modbus RTU, Modbus TCP, HTTP страницы html, REST API позволяют подключить модуль к существующим ПЛК, SCADA, СКУД и др.
• Форм-фактор на DIN рейку позволяет установить модуль в стандартный электрощит и упрощает монтаж, обслуживание, замену модулей.
• Встроенный усилитель сокращает перечень внешних устройств, снижает стоимость и повышает надежность локального узла.
• Адресная логика, используя имена воспроизводимых файлов можно обеспечить четкую привязку событий к аудио сообщениям. Имена файлов записываются в регистры и доступны из разных протоколов одновременно.

Последовательность действий для воспроизведения

1. Необходимо взять карту памяти SDHC объёмом от 1Gb до 32Gb включительно, объём больше 32Gb не поддерживается.

2. С помощью ПК записать на карту памяти аудио файлы в формате MP3.

3. Имя файлов должно быть: 1.mp3, 2.mp3, ... 250.mp3. Имена могут быть другие, но в формате DOS длиной 8 латинских символов. Файлы должны быть записаны в корневом каталоге. Имя файла может не содержать расширения, а иметь только имя, например, "12", но файл должен быть в формате mp3. Можно использовать вложенный каталог, тогда в имя файла нужно добавить имя каталога и слеш, например, для папки с именем "4" и того же файла без расширения имя будет "4/12". Для папки "dir" и файла "muz.mp3" имя будет "dir/muz.mp3" и оно должно поместиться в 13 регистров HR103-HR115.

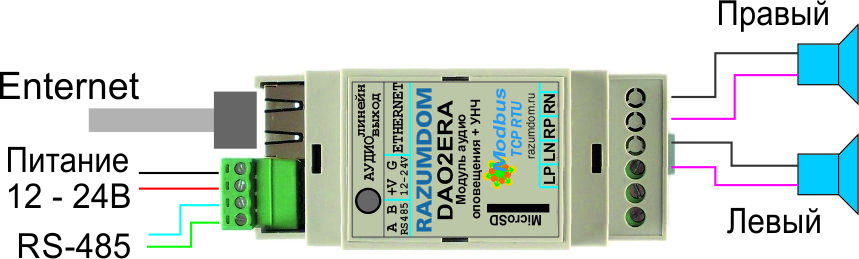

4. Вставить карту в модуль, подключить шину RS485, Ethernet, аудио выход, включить питание, установить адрес.

5. Воспроизведение файла возможно 3 вариантами:

5.1. Первый вариант. Открыть в браузере страницу модуля. В строке запроса URL адреса вписать 192.168.0.200.

На странице выбрать язык русский, на странице управления в перечне выбрать имя файла, нажать кнопку PLAY и установить нужный уровень громкости.

5.2. Второй вариант. Установить имя файла для воспроизведения. В регистры HR103 - HR115 записать имя файла кодами символов из таблицы ASCII. Таблица кодов описана ниже.

Например: файл 123.MP3 будет выглядеть так:

HR103 = 49 (код символа 1),
HR104 = 50 (код символа 2),
HR105 = 51 (код символа 3),
HR106 = 46 (код символа .),
HR107 = 77 (код символа M),
HR108 = 80 (код символа P),
HR109 = 51 (код символа 3)

Если имя файла без расширения "123", тогда нужно записать коды в регистры HR103-HR105 с именем файла, а остальные регистры HR106-HR115 должны быть 0. Если используется каталог, тогда должно быть записано имя каталога, код символа слеш ("/", 47, 0x2F) или ("\", 92, 0x5C) и имя файла, при этом вся строка должна поместиться в 13 регистров HR103-HR115.
Пример с вложенными каталогами: в корневой папке каталог "dir" внутри "a" внутри "b" внутри "c" в этом каталоге файл "5" без расширения. Строка будет выглядеть "sd://dir/a\b/c\5". Зесть применены два типа слеша прямой и обратный и они могут использоваться одновременно, но лучше использовать один из них. В регистрах HR103-HR113 будут следующие данные: (d) 0x0064, (i) 0x0069, (r) 0x0072, (/) 0x002F, (a) 0x0061, (\) 0x005C, (b) 0x0062, (/) 0x002F, (c) 0x0063, (\) 0x005C, (5) 0x0035

В регистр HR101 записать значение 1 - воспроизведение. Начнется воспроизведение, по окончании значение 1 поменяется на значение 0.

Для воспроизведения файла 120.MP3 необходимо поменять в регистре HR105 код символа 3 на код символа 0, т.е. вписать значение 48. Остальные регистры останутся прежними и будут сохраняться до отключения питания. При изменении файла 9.MP3 на 10.MP3 символы расширения файла сдвинутся. Имена можно дополнить нулями, например, 09.MP3, 10.MP3. При такой записи 0 впереди тоже имеет символ и файлы с именами "09.mp3" и "9.mp3" будут иметь разные имена и разное содержимое.

5.3. Третий вариант. Записать файлы с цифровыми именами, например, "10.MP3".
Командой записи в регистр COIL 10 записать значение 1. Начнет воспроизводиться файл с именем совпадающим с номером регистра COIL.
Имя файла может быть с любым номером от "0.mp3" до "65535.mp3". Файл должен быть обязательно с расширением ".mp3" или ".MP3". При записи файлов с именами "09.mp3" и "9.mp3" командой coil будет воспроизволиться файл "9.mp3".
Командой COIL не будут воспроизводиться файлы и вернет ошибку "02 Illegal Data Adress" при условии: номера с несуществующем именем; файлы без расширения, например "10"; файлы с нулями вначале, например, с именем "05.mp3".

6. Установить общую громкость в регистре HR126 или на странице модуля сдвинуть слайдер.

Установка уровня громкости производится в регистрах HR126. Регулировка громкости не линейная, а логарифмическая, поэтому до среднего значения 128 уровень громкости почти не поднимается. Диапазон значений от 120 до 254. При значении 120 уровень будет минимальный, а при значении 254 уровень будет максимальны. При отключении питания и последующего включения уровень громкости сбрасывается на значение 230.

Для модуля можно установить любой IP адрес. Устанавливается в регистрах, например: HR2=0x10AC и HR3=0x5571 (172.16.113.85). Установить маску, например: HR4=0xFFFF и HR5=0x00FE (255.255.254.0). Установить шлюз, например: HR6=0x10AC и HR7=0x4D70 (172.16.112.77). Затем записать в регистр HR120 значение 1. Отключить и снова включить питание модуля. Модуль будет работать с другим IP адресом.

Модуль может выполнять следующие HTTP - GET запросы (REST API):

1. http:// 192.168.0.200/play.cgi?url=URL - воспроизвести файл с заданного в URL источ-ника. Формат URL: sd://filename
2. http:// 192.168.0.200/pause.cgi - пауза воспроизведения
3. http:// 192.168.0.200/stop.cgi - остановить воспроизведение
4. http:// 192.168.0.200/volume.cgi?val=volume - установить громкость

Запросы должны подтверждаться аутефикацией по Basic authorization. Что бы сделать авторизованный удаленный GET запрос нужно набрать следующую строку: http:// username:password@ example.ru/somewhere

Например, https:// admin:admin @91.195.205.45:8011/pause.cgi
Для выхода из текущего логина и входа в другой нужно в строке запроса добавить слово logout@ следующим образом: http:// logout@ 192.168.0.200/ru/config.shtml

Для воспроизведения через FTP соединение нужно настроить FTP сервер.

В Windows включить Службы IIS и FTP-сервер, указать папку и настроить анонимное соединение. Задать логин и пароль admin.

В реристрах HR200 = 1 - FTP сервер

HR103-HR115 - имя файла

HR400=0xA8C0, HR401 = 0x7500 - указать адрес IP к ftp

HR202-HR301 - путь и имя файла

HR402-HR421 = 97, 100, 109, 105, 110 - логин

HR402-HR421 = 97, 100, 109, 105, 110 - пароль
десятичные значения в регистрах для слова admin = 97, 100, 109, 105, 110

HR120 = 1 Сохранить

HR101 = 1 Включить воспроизведение

Карта адресов регистров Modbus

Карта памяти для взаимодействия с использованием данных и команд, функция Holding Registers:
